查看集群拓扑图

OCP 提供了全新的拓扑图功能，您可以查看集群和租户中各 Zone 与 OBServer 节点之间的逻辑关系。

1. 登录 OCP。

   默认进入 集群 页面。

2. 在 集群列表 区域，选择待操作的集群并单击其集群名，进入集群 总览 页。

3. 在显示的页面的左侧导航栏上，单击 拓扑图 ，进入集群拓扑图页面。

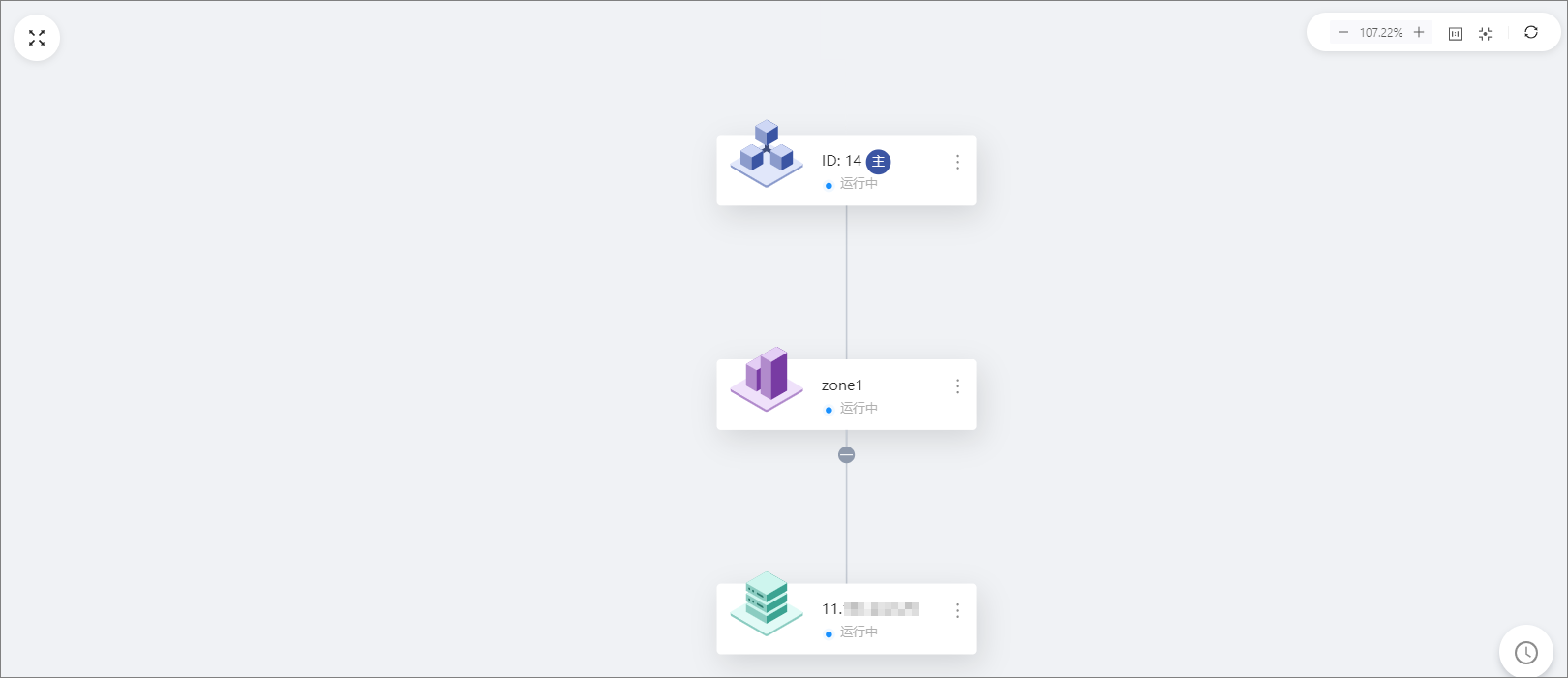

   页面右上角提供了一些功能按钮，您可以通过这些按钮来调整拓扑图的大小或刷新当前拓扑图。

   拓扑图从上到下主要分为集群、Zone、Server 三层，可通过单击 Zone 下方的 + 来展开显示该 Zone下的所有 Server。

集群

集群图标上展示了 OceanBase 集群的 ID、集群类型以及集群当前的状态。

同时，拓扑图上还提供了集群的管理入口。您可以对其执行新建租户、新增 Zone、添加 OBServer、升级版本、修改密码、重启集群、停止集群、下载日志以及删除集群等操作。

Zone

Zone 图标上展示了 Zone 名称、以及 Zone 当前的状态。

将鼠标悬停在 Zone 图标上，还可以查看当前 Zone 下的运行信息，包括 QPS、连接数和 Unit 数。

同时，拓扑图上还提供了 Zone 的管理入口，您可以对 Zone 执行添加 OBServer、重启、停止及删除 Zone 等操作。

Server

Server 图标上展示了 Server 的 IP 地址以及 Server 当前的状态。

将鼠标悬停在 Server 图标上，还可以查看当前 Server 下的运行信息，包括 QPS、Unit、连接数和 SQL 端口。

同时，拓扑图上还提供了 Server 的管理入口，您可以对 Server 执行重启、停止服务、停止进程、替换、删除等操作。
