计算机系统时钟源介绍及其对OceanBase数据库的影响

在计算机系统中，时钟源（clocksource）是操作系统内核用来维持和更新系统时间的一种机制。计算机系统常见的时钟源有 tsc、arch_sys_counter、hpet、kvm-clock、apci_pm、pit 等几种。本文主要简单介绍这几种常见的时钟源，以及在 OceanBase 数据库服务器上如果操作系统内核的 clocksource 时钟源被错误地设置为 hpet 时可能会遇到的各种数据库异常问题总结。

详细说明

时钟源介绍

在计算机系统中，时钟源（clocksource）是操作系统内核用来维持和更新系统时间的一种机制。不同的硬件平台可能支持不同类型的时间源，它们在精度、稳定性和资源消耗等方面有所区别。

常见的时间源有以下几种。

1. tsc (Time Stamp Counter)

   • 描述： TSC 是由 CPU 提供的计数器，它记录了自上次重启以来的处理器周期数。

   • 优点：

     • 高精度： TSC 是一个高精度计数器，在每个时钟周期递增。

     • 低开销： 访问 TSC 的速度非常快，延迟低。

   • 缺点：

     • 同步问题： 在多核或多处理器系统中，不同核心上的 TSC 可能不完全同步。

     • 动态频率调整： 如果 CPU 支持动态调整频率的技术（如 Intel SpeedStep 或 AMD Cool'n'Quiet），这可能导致 TSC 计数速率变化。

2. hpet (High Precision Event Timer)

   • 描述： HPET 是一种由 Intel 和 Microsoft 共同设计的高精度定时器，旨在替代传统的 PIT 和 RTC。

   • 优点：

     • 高分辨率： HPET 通常提供至少 10 MHz 的频率，比传统定时器更精确。

     • 多通道支持： HPET 支持多个比较器，可以独立配置中断。

   • 缺点：

     • 相对较高的读取延迟： 与 TSC 相比，HPET 的访问速度较慢。

3. arch_sys_counter

   • 描述： ARM 架构下的一个全局系统计数器，属于 ARM Generic Timer 的一部分。

   • 优点：

     • 全局一致性： 适用于多核环境，提供一致的时间参考。

     • 精度高： 由于其固定频率，可以提供精确的时间测量。

   • 适用范围：

     • 在现代 ARM 系统中使用，特别是那些需要高精度时间戳的应用场景。

4. kvm-clock

   • 描述： 这是 KVM 虚拟化环境下的一种半虚拟化时钟源，旨在减少时间漂移问题。

   • 优点：

     • 提供更加准确和稳定的时间服务给运行在 KVM 上的虚拟机。

   • 适用范围：

     • 主要应用于虚拟化环境中，特别是在 Linux Guest 操作系统上作为默认的半虚拟化时钟源。

5. acpi_pm (Power Management Timer)

   • 描述： 这是 ACPI 规范中定义的一个定时器，通常用作备用时间源。

   • 优点：

     • 稳定性好： 适合大多数系统，尤其是当其他更高精度的时间源不可用时。

   • 缺点：

     • 精度较低： 相比 TSC 或 HPET，它的分辨率较低，频率大约为 3.58 MHz。

6. pit (Programmable Interval Timer)

   • 描述： 一种传统的硬件定时器，用于触发操作系统的时钟中断。

   • 优点：

     • 基本功能稳定可靠，适合基本的时间管理需求。

   • 缺点：

     • 精度有限： 通常在 100Hz 到 1000Hz 之间，对于现代应用来说可能不够精确。

如何查看时钟源

Linux 系统在 sysfs 文件系统中有两个系统时钟源相关的文件。

• /sys/devices/system/clocksource/clocksource0/available_clocksource：保存了当前系统上可用的时间源（clocksource）列表。

*/sys/devices/system/clocksource/clocksource0/current_clocksource：保存了当前系统正在使用的时间源（clocksource）。

下面以不同硬件类型的服务器举例。

• Intel x86 服务器上：

  $ cat /sys/devices/system/clocksource/clocksource0/available_clocksource
  tsc hpet acpi_pm

  $ cat /sys/devices/system/clocksource/clocksource0/current_clocksource
  tsc


• Hygon x86 服务器上：

  $ cat /sys/devices/system/clocksource/clocksource0/available_clocksource
  tsc hpet acpi_pm

  $ cat /sys/devices/system/clocksource/clocksource0/current_clocksource
  tsc


• Kunpeng-920 ARM 服务器上：

  $ cat /sys/devices/system/clocksource/clocksource0/available_clocksource
  arch_sys_counter

  $ cat /sys/devices/system/clocksource/clocksource0/current_clocksource
  arch_sys_counter


• Hygon x86 KVM 虚拟机上：

  $ systemd-detect-virt
  kvm

  $ cat /sys/devices/system/clocksource/clocksource0/available_clocksource
  kvm-clock acpi_pm

  $ cat /sys/devices/system/clocksource/clocksource0/current_clocksource
  kvm-clock


• Kunpeng-920 ARM KVM 虚拟机上：

  $ systemd-detect-virt
  kvm

  $ cat /sys/devices/system/clocksource/clocksource0/available_clocksource
  arch_sys_counter

  $ cat /sys/devices/system/clocksource/clocksource0/current_clocksource
  arch_sys_counter


如何更新时钟源

目前更新系统的时钟源分两种方法。

方法一： 即时更新当前使用的时钟源，重启机器后失效。

以 root 用户执行：
# echo tsc > /sys/devices/system/clocksource/clocksource0/current_clocksource
或者：
# echo hpet > /sys/devices/system/clocksource/clocksource0/current_clocksource

方法二： 持久化更新当前使用的时钟源，重启机器后才能生效。

这种方法需要去更改 GRUB 配置文件，如下。

以 root 用户执行：
# grubby --update-kernel=ALL --args="clocksource=tsc"
或者：
# grubby --update-kernel=ALL --args="clocksource=hpet"

OBServer 推荐使用的时钟源

目前通过 OAT 添加服务器并做装机模块化时，在 precheck 这一步会自动检查当前机器配置的时钟源，预期结果如下。

• x86 物理机：tsc

• ARM 物理机：arch_sys_counter

• KVM虚拟机：kvm-clock 或 arch_sys_counter（ARM 虚拟机上）

相关代码如下。

-- precheck.sh
if is_arm; then
    EXPECT_PHY_CLOCKSOURCE="arch_sys_counter"
else
    EXPECT_PHY_CLOCKSOURCE="tsc"
fi

check_tsc_timer() {
    local target_timer
    if grep -q kvm-clock /sys/devices/system/clocksource/clocksource0/available_clocksource; then
      target_timer=kvm-clock
    else
      target_timer=$EXPECT_PHY_CLOCKSOURCE
    fi
    curr_clocksource=$(cat /sys/devices/system/clocksource/clocksource0/current_clocksource)
    if [[ "$curr_clocksource" = "$target_timer" ]]; then
        echo_pass "check current_clocksource: $curr_clocksource"
    else
        echo_fail "check current_clocksource: $curr_clocksource ... EXPECT $target_timer"
        echo_hint "modify current_clocksource to $target_timer. eg: append clocksource=$target_timer to GRUB_CMDLINE_LINUX in grub.cfg"
    fi
}

如果不符合预期，OAT 任务的执行日志中会给出对应的报错信息。

[2022-12-30T11:14:07.770+0800] INFO - ### SUMMARY OF ISSUES IN PRE-CHECK ###
[2022-12-30T11:14:07.771+0800] INFO - check current_clocksource: hpet ... EXPECT tsc ... FAIL

hpet 时钟源对 OBServer 服务器的影响

在 Linux 操作系统上 tsc 是首选时钟源——因为它的开销低很多，而 hpet 作为后备时钟源。一个千万次事件计数的基准测试显示，tsc 花费约 0.6 秒，而 hpet 花费略微超过 12 秒，acpi_pm 电源管理计时器花费约 24 秒。

如果在 OBServer 数据库服务器上的时钟源被人为配置为 hpet，或者从 tsc 自动跳变了 hpet，会对 OBServer 数据库服务器带来严重的性能影响。目前已知的性能影响表现有如下几种。

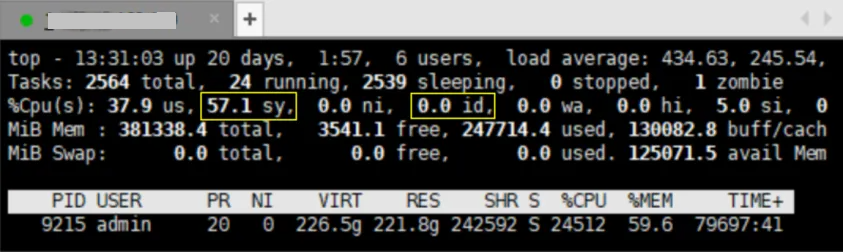

1. 性能压测时时钟源配置为 hpet 机器上的 CPU 异常繁忙，且内核态 CPU 使用率过高。

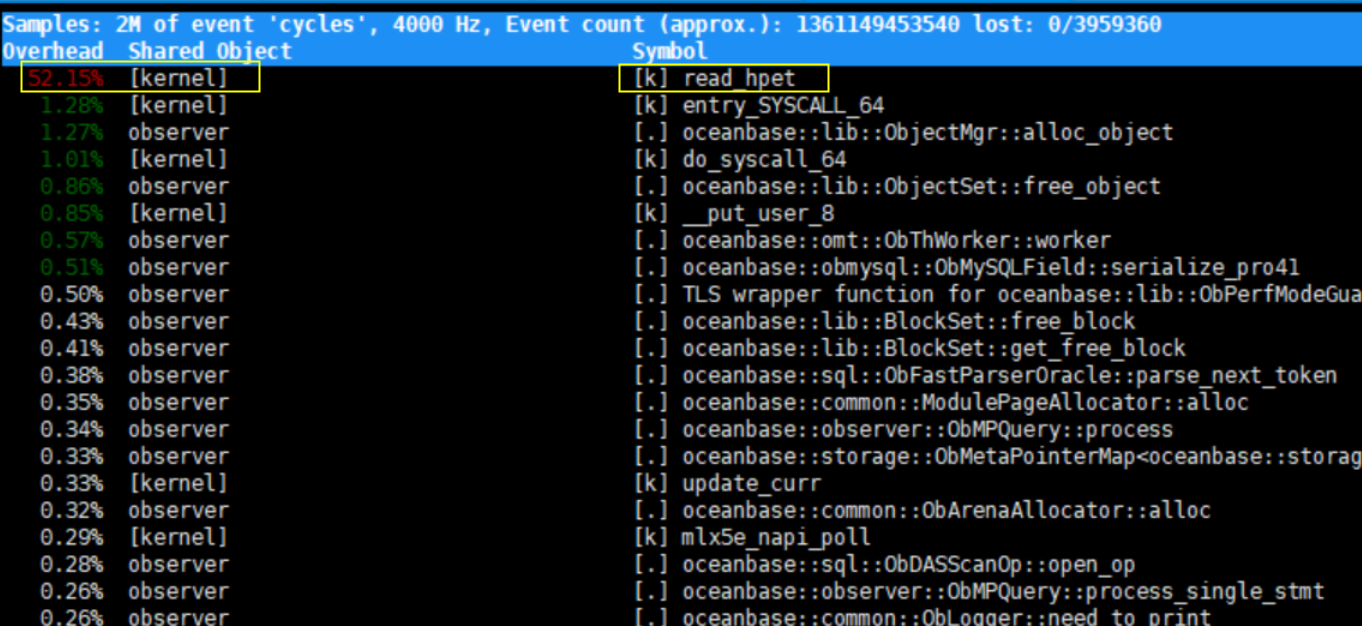

   在压测时通过 perf top 命令在该服务器上抓取热点函数，发现内核态 read_hpet 使用率最高，达到 52.15%。



2. 时钟源配置为 hpet 的服务器上 clog redo 日志回放和 SQL 执行都很慢，OBServer 进程 70% 的 CPU 都使用在 get_timeof_day 函数调用上，OBServer 集群合并卡住。

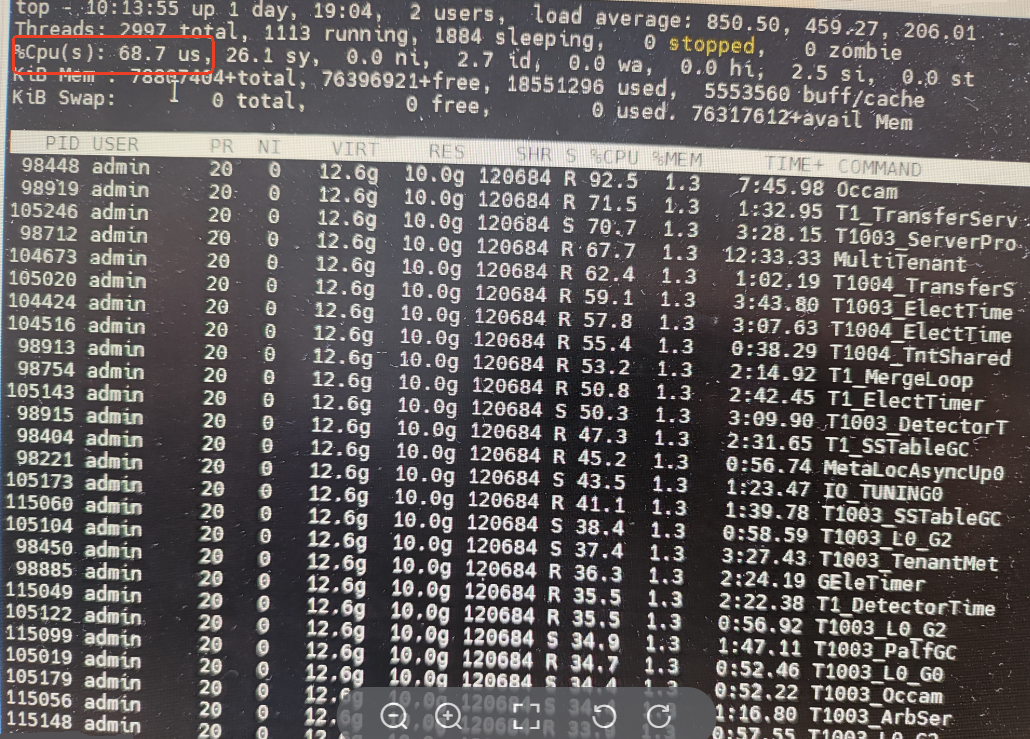

3. OBServer 集群空载情况 CPU 使用率异常偏高，比如创建两个空租户后，在时钟源配置为 hpet 的服务器上系统 CPU 利用率达到 60% 以上。



系统时钟源为什么会从tsc自动切换为hpet

Linux 内核会动态检测时钟源的稳定性和精度，即使用户通过 GRUB 指定 clocksource=tsc，如果内核认为 tsc 不符合其要求，仍然可能切换到其它时钟源（比如 hpet）。

可能的切换原因，如下。

1. 如果系统检测发现 tsc 的漂移超过内核设定的阈值，系统会标记 tsc 为不稳定并自动切换到 hpet。

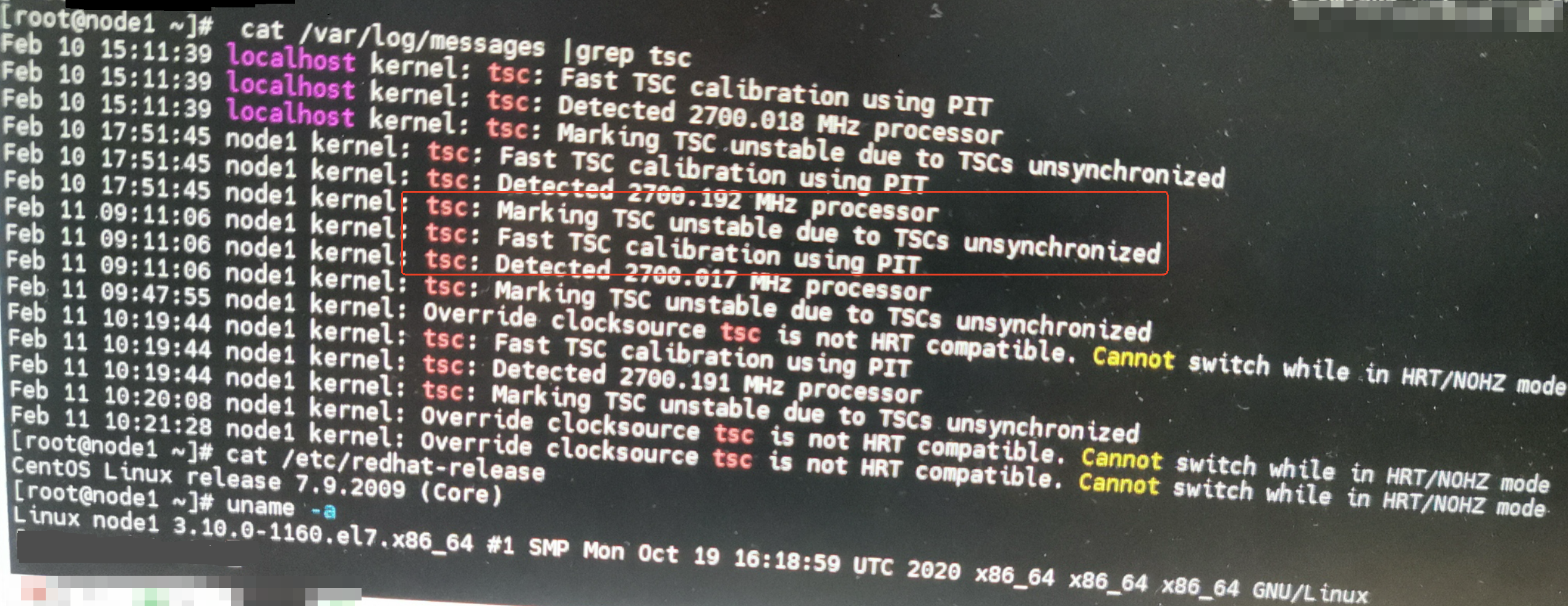

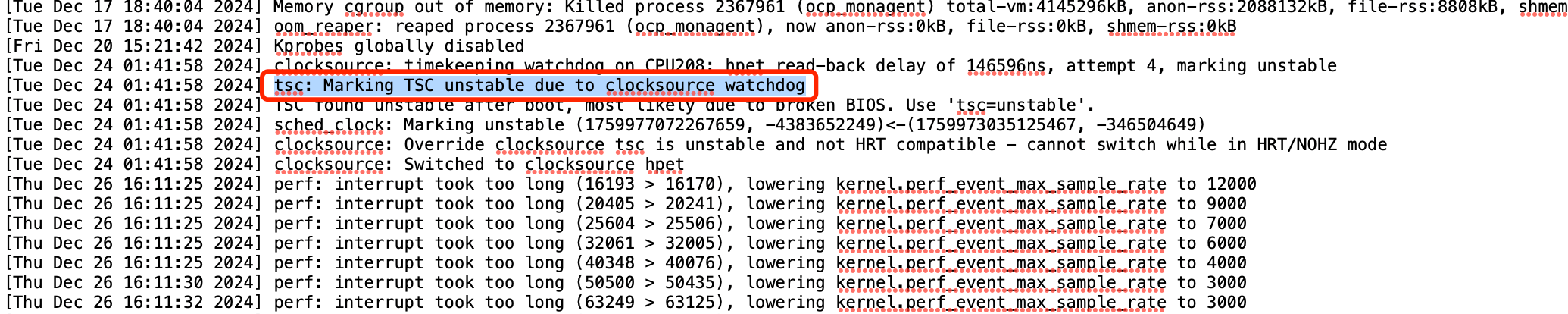

   对应的切换日志通过 dmesg -T 命令可以查看出来：tsc: Marking TSC unstable due to clocksource watchdog或者tsc: Marking TSC unstable due to TSCs unsynchronized。





2. 某些 OS 内核版本对 tsc 的容错机制较低，检测逻辑可能导致误判。

   比如在 Hygon 7490 服务器上，如果操作系统内核中未包含针对 Hygon 7490 芯片的 4 号补丁，直接配置 clocksource=tsc 会遇到无法生效的问题。根据海光服务器厂家反馈，目前只有如下的 OS 版本中包含了针对 Hygon 7490 芯片的4号补丁。

   OS版本
   Anolis OS 8.9 (Kernel-5.10)
   BigCloud Enterprise Linux V21.10 U4(x86_64)
   CentOS 8.3 (64 bit)
   NingOS V3 1.0
   openEuler 22.03 LTS SP3
   openEuler 24.03 LTS
   Rocky Linux 9.3
   凝思安全操作系统 V6.0.99
   红旗 Asianux 服务器操作系统V8.8 (Kernel-5.10)
   统信 UOS 服务器版 V20 (1070a) (Kernel-4.19)
   统信 UOS 服务器版 V20 (1070e) (Kernel-4.19)
   银河麒麟高级服务器操作系统 V10 SP3 (2403)

3. 硬件层面的问题。

   CPU 或某些硬件环境下，tsc 的计数受 CPU 频率调整（P-State）或深度节能模式（C-State）的影响。

   当 CPU 进入深度 C-State（如 C3、C6），tsc 可能暂停计数，导致系统认为其不可靠。

4. CPU 是否启用或支持 Invariant TSC。

   可以通过 cat /proc/cpuinfo | grep constant_tsc 检查 CPU 是否支持 Invariant TSC，如果 CPU 不支持 constant_tsc，tsc 在负载波动时可能不稳定，内核可能无法正确使用 tsc。

5. 系统配置问题。

   NTP 或 Chrony 等时间同步服务可能导致 tsc 的计数被系统标记为漂移过大。

规避方式

• 如果 OAT 装机模块化任务的 precheck 日志中提示了 clocksource 相关的报错，请务必仔细检查并纠正对应的配置，不能直接跳过该报错信息。

• 如果系统可用时钟源（available_clocksource）中包含了 tsc，可以考虑将 tsc 设置为永久生效的时钟源。

  # cat /sys/devices/system/clocksource/clocksource0/available_clocksource
  tsc hpet acpi_pm

  # grubby --update-kernel=ALL --args="clocksource=tsc tsc=reliable"


  或者也可以采用如下的步骤来手工修改相关的 GRUB 配置文件。

  执行 sudo vi /etc/default/grub，在原配置行 GRUB_CMDLINE_LINUX 后面的参数值中追加参数设置 clocksource=tsc tsc=reliable。

  # 如果之前已经有clocksource等参数的，就直接替换掉
  GRUB_CMDLINE_LINUX="原参数设置 clocksource=tsc tsc=reliable"

  # grub2-mkconfig -o /boot/grub2/grub.cfg


  修改后需重启机器生效，可以通过 cat /proc/cmdline 和 cat /sys/devices/system/clocksource/clocksource0/current_clocksource 命令来确认是否已经真正生效了。

  $ cat /proc/cmdline

  $ cat /sys/devices/system/clocksource/clocksource0/current_clocksource


影响租户

影响 OceanBase 数据库中的 SYS 租户和 Oracle 租户以及 MySQL 租户。

适用版本

OceanBase 数据库所有版本。
