保证 OceanBase 数据库高可用 - 数据库代理 V4.3.2

ODP 除了其服务的高可用，另一个重要特性就是帮助 OceanBase 数据库实现高可用特性，ODP 属于 OceanBase 数据库高可用体系中重要的一环。当 OceanBase 数据库出现问题后，一方面需要数据库系统及时恢复服务；另一方面需要 ODP 感知 OBServer 节点机器故障和服务变更。

ODP 要实现上述功能，主要通过故障探测、黑名单机制和 SQL 重试三种手段。故障探测用于发现故障节点，黑名单机制影响 ODP 的路由，SQL 重试保证 SQL 尽可能执行成功。

故障探测和黑名单机制

故障探测

在讲故障探测前，首先需要说明下故障的种类和探测难点。

对于故障的种类，我们主要分为以下两部分。

机器和进程故障：如机器宕机、网络故障、进程 core 等机器硬件问题或进程问题。
业务逻辑问题：指 OceanBase 数据库自身逻辑问题导致服务不可用，如 Paxos 选举失败导致无 LEADER 提供服务等。

目前，对于业务逻辑引发故障，与数据库的实现紧密相关，很难去确定问题边界并解决所有问题，比如业务逻辑出现死循环导致服务不可用，ODP 目前是无法解决这种问题的。

因此，ODP 的策略是在处理 OBServer 节点机器和进程故障的基础上，根据一些已知现象去处理一些业务逻辑问题，如 OBServer 节点返回的特定错误码（如机器内存不足）、OBServer 节点长时间无响应等。

在分布式系统中，故障探测的结果有三种：成功、失败和超时。其中，超时是最难处理的情况。比如一个 SQL 执行了 100s 仍然未返回结果，此时很难确定执行这个 SQL 的 OBServer 节点是否正常，有可能仅仅是 OBServer 节点执行慢，但也有可能确实是 OBServer 节点出现了问题；

另一方面，探测任务一般都是周期性的，在两次探测之间如果 OBServer 节点发生了状态变化，ODP 无法做到实时感知，因此可能会使用过期的信息去做一些路由选择，但这样就可能会导致一些慢 SQL 或者 SQL 执行失败。

故障探测的基础是节点状态定义，如定义健康和故障两种状态。但 OBServer 节点的状态要复杂很多，主要是因为将状态定义更加精细才能实现更多的高可用功能，让客户体验更好。ODP 对 OBServer 节点定义了如下八种状态。

ACTIVE 状态：表示 OBServer 节点正常，可以提供服务。
INACTIVE 状态：表示 OBServer 节点异常，无法提供服务。
UPGRADE 状态：表示 OBServer 节点正在数据库版本升级阶段。
REPLAY 状态：表示 OBServer 节点在进行数据库日志的回放阶段。
DELETING 状态：表示 OBServer 节点正在被删除，此时可能正在进行数据迁移等操作。
DELETED 状态：表示节点已经被删除，不再属于该集群。
DETECT_ALIVE 状态：表示 ODP 对 OBServer 节点探测成功，认为 OBServer 节点状态正常。
DETECT_DEAD 状态：表示 ODP 对 OBServer 节点探测失败，认为 OBServer 节点状态异常。

虽然 OBServer 节点的状态很多，但是从原理上思考就会好记很多，如进程 core（INACTIVE 状态）、节点下线被删除（DELETING 或者 DELETED 状态）、新增节点（REPLAY 状态）、版本升级（UPGRADE 状态）、进程 hang 住（DETECT_DEAD 状态）。

其中前六个状态通过访问 OBServer 节点的视图可以获得，ODP 会周期性（20s/次）从 DBA_OB_SERVERS 和 DBA_OB_ZONES 视图中获取集群的机器状态信息，ODP 会通过 status、start_service_time、stop_time 定义 OBServer 节点状态。而 DETECT_ALIVE 和 DETECT_DEAD 状态则通过 ODP 的探测机制获得。

查询结果如下所示：

MySQL [oceanbase]> select * from DBA_OB_SERVERS\G
*************************** 1. row ***************************
               SVR_IP: 10.10.10.2
             SVR_PORT: 2882
                   ID: 1
                 ZONE: zone1
             SQL_PORT: 2881
      WITH_ROOTSERVER: YES
               STATUS: ACTIVE
   START_SERVICE_TIME: 2022-10-31 11:48:38.677315
            STOP_TIME: NULL
BLOCK_MIGRATE_IN_TIME: NULL
          CREATE_TIME: 2022-10-31 11:48:24.684250
          MODIFY_TIME: 2022-10-31 11:48:39.682642
        BUILD_VERSION: 4.0.0.0_100000252022102910-df01cef074936b9c9f177697500fad1dc304056f(Oct 29 2022 10:27:50)

MySQL [oceanbase]> select * from DBA_OB_ZONES\G
*************************** 1. row ***************************
       ZONE: zone1
CREATE_TIME: 2022-10-31 11:48:29.040552
MODIFY_TIME: 2022-10-31 11:48:29.041609
     STATUS: ACTIVE
        IDC:
     REGION: default_region
       TYPE: ReadWrite

黑名单机制

需要注意的是，OBServer 节点发生状态变更后，ODP 会根据状态变更结果触发高可用相关的逻辑，许多内容和黑名单机制有关。

展开来讲，就是 ODP 探测出 OBServer 节点状态后，先修改黑名单，然后根据黑名单进行节点拉黑或节点洗白操作。根据不同的探测机制，ODP 实现了状态黑名单、探测黑名单和活不可用黑名单三种不同的黑名单。

状态黑名单

状态黑名单依赖于 OBServer 节点的状态变更。因为历史原因，和状态黑名单相关的状态不包含 DETECT_ALIVE 和 DETECT_DEAD 两种状态，剩下的状态变更都可以通过访问 OBServer 节点的视图获得。

当通过周期任务获得 OBServer 节点最新状态后，ODP 会进行根据 OBServer 节点状态的不同分别进行如下操作。

ACTIVE：将 OBServer 节点从状态黑名单中移除，洗白 OBServer 节点。
INACTIVE/REPLAY：将 OBServer 节点加入状态黑名单。
DELETED/DELETING 状态：更新内存中 OBServer 节点的机器列表，不会向该节点转发 SQL。
UPGRADE 状态：不加入状态黑名单，但也不会向该节点转发 SQL，效果和黑名单类似。

探测黑名单

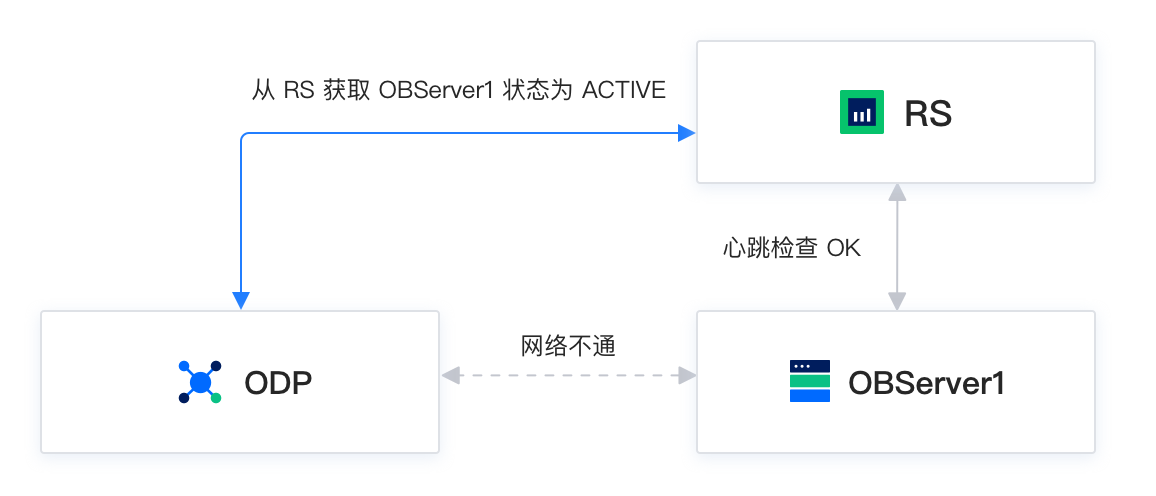

状态黑名单是从 OceanBase 的总控服务节点 RS 处获得信息，这种信息有时不能反映 ODP 和 OBServer 节点之间的情况。如下图所示， ODP 从 RS 处获得 OBServer1 节点状态为 ACTIVE，但 ODP 和 OBServer1 节点之间网络不通。

因此，ODP 在现有的状态黑名单基础上又实现了探测黑名单，通过给 OBServer 节点发送探测 SQL 来确定 OBServer 节点状态。ODP 会给 OceanBase 数据库的 sys 租户发送探测 SQL select 'detect server alive' from dual，并设置 5s 的超时时间，当超时时间内无结果返回时，会增加一次探测失败次数，当连续失败次数超过 3 次后认为探测失败，设置 OBServer 节点状态为 DETECT_DEAD。如果有结果返回，会将探测失败次数清零，设置 OBServer 节点状态为 DETECT_ALIVE。发生探测状态变更后，触发 ODP 行为如下。

DETECT_ALIVE 状态：将 OBServer 节点从探测黑名单中洗白。
DETECT_DEAD 状态：将 OBServer 节点加入到探测黑名单，并将所有和该 OBServer 节点的连接关闭。

说明

如果将 OBServer 节点加入到探测黑名单后，不断开和该 OBServer 节点的连接，那么连接会被一直占用，无法发送新的 SQL，在性能数据上会看到这段时间的这台 OBServer 节点的 TPS 为 0。断开后，对于后续请求，ODP 会根据黑名单进行路由，不会转发给这台 OBServer　节点，TPS 就可以恢复。

活不可用黑名单

凭借状态黑名单和探测黑名单，ODP 已经可以很好地处理机器和进程故障，但 ODP 希望可以更近一步感知每个 SQL 执行失败的原因，去处理更复杂的情况，因此实现了活不可用黑名单。

活不可用黑名单机制的核心是根据业务 SQL 的执行结果去定义 OBServer 节点的状态，触发拉黑和洗白操作。相较于状态黑名单和探测黑名单，活不可用黑名单的拉黑和洗白谨慎了很多，主要是为了防止一次 SQL 执行结果产生误判。具体操作如下。

失败：根据时间点记录下一次失败事件。
- ODP 向 OBServer 节点发送 SQL 后，超过 ob_query_timeout 时间后仍然无响应。
- OBServer 节点返回错误码 OB_SERVER_IS_INIT、OB_SERVER_IS_STOPPING、OB_PACKET_CHECKSUM_ERROR、OB_ALLOCATE_MEMORY_FAILED。
- ODP 和 OBServer 节点建连失败/报文解析失败，数据传输失败。
拉黑：OBServer 节点在 120s 内有五次活不可用的失败记录则拉黑这台 OBServer 节点。
尝试：加入活不可用黑名单超过 20s 后，尝试再次向该 OBServer 节点发送 SQL。
洗白：如果尝试的 SQL 执行成功则进行洗白。

可以看到，上文介绍的三种黑名单解决了不同维度的问题，少了任何一个都可能导致某种异常无法处理。上述三种黑名单之间并没有优先级，只要 OBServer 节点在任何一个黑名单中，这台机器就无法接收请求，换而言之，只有当 OBServer 节点不在任何黑名单中才会接收到请求。

普通代理一般只实现了探测机制对后端服务器做健康检查，但这种探测只能解决一些简单的问题。ODP 针对 OceanBase 数据库特性，做了更多的工作，如感知 OceanBase 数据库版本升级、日志回放、SQL 执行错误等。这是普通代理完全无法做到的。

查看黑名单

您可参考如下步骤查看黑名单。

在客户端中使用 root 用户，通过 ODP 代理登录集群的 sys 租户。
```
obclient -h10.10.10.1 -uroot@sys#obdemo -P2883 -p -c
```
此处是以 ODP 机器 IP 为 10.10.10.1，集群名称为 obdemo，连接端口为 2883 为例，通过 OBClient 连接集群，您需根据实际情况进行修改。
执行如下命令查看黑名单信息。
```
SHOW PROXYCONGESTION [all] [clustername];
```
相关参数说明如下：
- 不指定可选项时，可查询所有集群的黑名单信息。
- 仅指定 all 时，可显示所有集群的 OBServer 节点信息（包括黑名单中和非黑名单中的 OBServer 节点信息）。
- 仅指定 clustername 时，可显示指定集群的黑名单信息，指定 clustername 时需使用英文单引号或双引号引起来。
- 同时指定 all 和 clustername 时，可显示指定集群的 OBServer 节点信息。

此处以查看单节点集群 obcluster 的黑名单信息为例。

show proxycongestion 'obcluster'\G

输出如下：

*************************** 1. row ***************************
         cluster_name: obcluster
            zone_name: zone1
          region_name: sys_region
           zone_state: ACTIVE
            server_ip: xxx.xxx.xxx.xxx:2881
           cr_version: 5
         server_state: ACTIVE
      alive_congested: 0
 last_alive_congested: 0
       dead_congested: 0
  last_dead_congested: 0
  stat_alive_failures: 0
   stat_conn_failures: 0
  conn_last_fail_time: 0
  conn_failure_events: 0
 alive_last_fail_time: 0
 alive_failure_events: 0
            ref_count: 2
     detect_congested: 0
last_detect_congested: 0

说明

dead_congested 和 alive_congested 两个字段分别对应黑名单和活不可用黑名单，这两个字段中任意一个状态为 1 时，表示该 OBServer 节点已被加入黑名单。
如果机器被加入活不可用黑名单，ODP 在 congestion_retry_interval 时间内不会转发任何请求给该机器，并在 congestion_retry_interval 时间后发起重试，并且该 OBServer 节点在 min_keep_congestion_interval 时间内不能被洗白。

SQL 重试

有了黑名单之后就可以实现 SQL 重试功能，SQL 重试的目的是让 SQL 完成执行，而不是简单地把错误抛给客户端。

可以进行重试的一个重要原则是不能产生预期外的行为。举个例子，用户执行了 SQL insert into t1 values (c1 + 1, 1)，OBServer 节点很长一段时间没有响应，此时不能重新发给另一台 OBServer 节点，否则有可能导致 c1 变成了 c1 + 2，错误的重试危害更大。

ODP 的重试发生在两个阶段，一个是给 OBServer 节点转发前，一个是给 OBServer 节点转发后，下文将分别介绍这两个阶段。

转发前重试

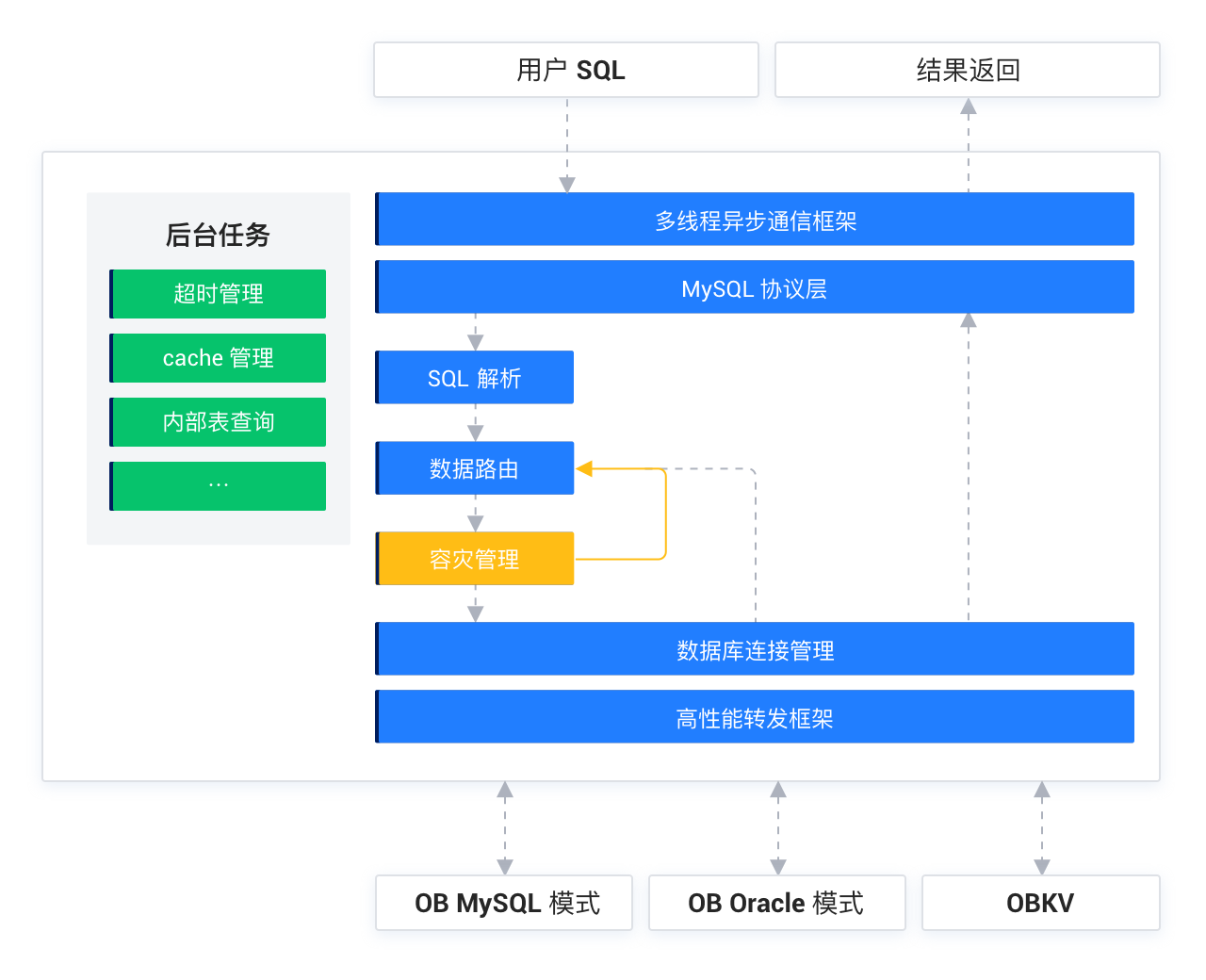

本节以 ODP 架构图讲解转发前重试，下图中橙黄色部分即为转发前重试发生的位置。

转发前重试

以一个普通的 SQL select * from t 为例讲解转发前的重试逻辑。

假设 t 为分区表，表的 partition 的 LEADER 分布在 OBServer1 节点上，OBServer1 节点的 observer 进程 core 之后，RS 发现该机器 core 掉，设置节点状态为 INACTIVE。

ODP 会在数据路由阶段选择 OBServer1 节点，之后进行容灾管理检查，发现 OBServer1 节点在状态黑名单中，此时就需要进行路由重试。通过租户内路由，从租户的机器列表中选择机器路由，然后再进行容灾检查，直到容灾检查通过才进行转发。

和所有故障一样，越早发现问题并解决效率越高，转发前重试只发生在 ODP 内部，快速的处理了问题，业务几乎无感知。

转发后重试

转发前重试很高效，但依赖黑名单的准确性，在分布式系统中，ODP 无法实时感知机器状态，因此在进行转发前，可能并不知道机器发生了问题。此时根据转发的结果可以进行一定程度的重试。

转发的常见结果有两种

OBServer 节点机器故障导致 TCP 连接失败

如果无特殊限制（如事务路由），此时可以选择新的机器进行重试。
OBServer 节点执行失败返回错误码

因为错误码太过于细节本文就不作详细介绍，可以参考 ODP 的开源代码 ObMysqlTransact::handle_oceanbase_server_resp_error 去梳理。举例说明，如果 OBServer 节点返回错误码 REQUEST_SERVER_INIT_ERROR，说明 OBServer 节点初始化失败，则可以进行重新转发，后续逻辑和转发前重试逻辑相似。

通过转发前重试和转发后重试，ODP 处理了大量的 OBServer 节点问题，整个过程对用户完全透明，用户可能都不知道发生过故障。其中，转发前重试效率高，但依赖黑名单机制；转发后重试是转发前重试一种补充，尽可能地屏蔽后端异常情况。

总之，故障探测、黑名单和 SQL 重试是 ODP 高可用特性非常重要的三个功能，三者也有一定的关系。比如转发后重试和活不可用黑名单都依赖 OBServer 节点的反馈信息，转发前重试依赖黑名单机制。

通过上面三个高可用功能， ODP 处理了大部分的 OBServer 节点异常，如网络故障、observer 进程异常、机器宕机等；同时，ODP 也进一步识别 OceanBase 数据库本身的一些逻辑异常，如版本升级、日志回放等，让 OceanBase 数据库做的更加的好用。

和 OceanBase 高可用关系

OceanBase 数据库的高可用和 ODP 不同，OceanBase 数据库基于 Paxos 算法，保证在多数派正常情况下就可以正常提供服务，容忍了少数派节点异常。但 OceanBase 数据库的高可用可能会导致服务节点从 A 切换到 B（切主操作），因此需要 ODP 更快更准的找到正常服务节点。所以两者之间相互配合，对用户提供稳定的服务。

更多 OceanBase 数据库高可用介绍，请参考 OceanBase 数据库文档高可用章节。
