在 OceanBase 数据库的运维过程中，面对复杂的 SQL 执行问题，如并行 SQL 或慢 SQL，快速定位问题根源至关重要。obdiag 作为一款专为 OceanBase 数据库设计的黑屏诊断工具，能够帮助运维人员高效进行 SQL 性能分析。本文将详细介绍如何使用 obdiag 一键收集并行 SQL 和慢 SQL 的诊断信息，从而进行精准的问题定位和性能优化。
本文档适用于 OceanBase 数据库所有版本和 obdiag V2.0.0 及以上版本。
obdiag 支持两种部署方式：独立部署和使用 obd 进行部署。本文使用的集群未使用 obd 进行部署，因此采用独立部署方式来安装 obdiag。具体命令如下：
sudo yum install -y yum-utils
sudo yum-config-manager --add-repo https://mirrors.aliyun.com/oceanbase/OceanBase.repo
sudo yum install -y oceanbase-diagnostic-tool
source /usr/local/oceanbase-diagnostic-tool/init.sh
关于 obdiag 安装部署相关的更多信息，请参考 obdiag 安装。
obdiag config -hxx.xx.xx.xx -uroot@sys -Pxxxx -p*****
关于 obdiag 配置相关的更多信息，请参考 obdiag 配置。
可以从 GV$OB_SQL_AUDIT 获取或通过 SELECT last_trace_id(); 获取。
从 GV$OB_SQL_AUDIT 获取：
select query_sql,trace_id from oceanbase.GV$OB_SQL_AUDIT where query_sql like 'xxx%' order by REQUEST_TIME desc limit 5;
其中，xxx% 是一个通配符表达式，用于在 query_sql 字段中查找以 xxx 开头的 SQL 语句，请根据实际情况填写。
OceanBase 数据库 V4.0.0 以下版本可从 GV$SQL_AUDIT 查看 trace_id，OceanBase 数据库 V4.0.0 及以上版本可从 GV$OB_SQL_AUDIT 查看 trace_id。
从当前 Session 执行 SELECT last_trace_id(); 获取：
SELECT last_trace_id();
需确保待诊断 SQL 为执行 SELECT last_trace_id(); 命令的前一条 SQL。
obdiag gather plan_monitor [options]
选项说明如下：
| 选项名 | 是否必选 | 数据类型 | 默认值 | 说明 |
|---|---|---|---|---|
| --trace_id | 是 | string | 默认为空 | OceanBase 数据库 V4.0.0 以下版本可从 GV$SQL_AUDIT 查看 trace_id，OceanBase 数据库 V4.0.0 及以上版本可从 GV$OB_SQL_AUDIT 查看 trace_id。 |
| --store_dir | 否 | string | 默认为命令执行的当前路径 | 存储结果的本地路径。 |
| -c | 否 | string | ~/.obdiag/config.yml | 配置文件路径。 |
| --env | 否 | string | 默认为空 | 待分析 trace_id 涉及的 SQL 所在的业务租户的连接串，主要用于获取 explain SQL 报告。 |
需要确保已经在 obdiag 配置文件 config.yml 中配置好需要收集的集群 sys 连接信息。关于 obdiag 配置相关的更多信息，请参见 obdiag 配置。
示例：
obdiag gather plan_monitor --trace_id YB420BA2D99B-0005EBBFC45D5A00-0-0 --env "{db_connect='-hxx -Pxx -uxx -pxx -Dxx'}"
gather_plan_monitor start ...
Gather Sql Plan Monitor Summary:
+-----------+-----------+--------+-------------------------------------+
| Cluster | Status | Time | PackPath |
+===========+===========+========+=====================================+
| obcluster | Completed | 2 s | ./obdiag_gather_pack_20240611171324 |
+-----------+-----------+--------+-------------------------------------+
创建测试表。
create table game (round int primary key, team varchar(10), score int)
partition by hash(round) partitions 3;
# 插入数据
insert into game values (1, "CN", 4), (2, "CN", 5), (3, "JP", 3);
insert into game values (4, "CN", 4), (5, "US", 4), (6, "JP", 4);
执行并行 SQL 并获取 trace_id。
obclient [oceanbase]> select /*+ parallel(3) */ team, sum(score) total from game group by team;
+------+-------+
| team | total |
+------+-------+
| US | 4 |
| CN | 13 |
| JP | 7 |
+------+-------+
3 rows in set (0.006 sec)
obclient [oceanbase]> SELECT last_trace_id();
+-----------------------------------+
| last_trace_id() |
+-----------------------------------+
| YB420BA1CC63-00061E5E2BA8301B-0-0 |
+-----------------------------------+
1 row in set (0.000 sec)
一键收集诊断信息。
$obdiag gather plan_monitor --trace_id YB420BA1CC63-00061E5E2BA8301B-0-0 --env "{db_connect='-hxxx.xxx.xxx.xxx -Pxxx -uxxx -pxxx -Dxxx'}"
gather_plan_monitor start ...
table count (('game', 0),)
data size (('xxx.xxx.xxx.xxx', 'LEADER', 0),)
Gather Sql Plan Monitor Summary:
+-----------+-----------+--------+-------------------------------------+
| Cluster | Status | Time | PackPath |
+===========+===========+========+=====================================+
| obcluster | Completed | 3 s | ./obdiag_gather_pack_20240808114502 |
+-----------+-----------+--------+-------------------------------------+
Trace ID: 97b2594c-5538-11ef-ab2c-00163e06beb9
If you want to view detailed obdiag logs, please run: obdiag display-trace 97b2594c-5538-11ef-ab2c-00163e06beb9
收集到的诊断信息保存在 obdiag_gather_pack_20240808114502 文件中，部分文件目录展示如下：
#tree
.
├── resources
│ └── web
│ ├── bootstrap.min.css
│ ├── bootstrap.min.js
│ ├── jquery-3.2.1.min.js
│ └── popper.min.js
├── result_summary.txt
└── sql_plan_monitor_report.html
50 directories, 312 files
其中，sql_plan_monitor_report.html 为最终结果，可使用 scp 命令传输到本地之后，通过浏览器查看完整的报告。
使用浏览器打开时，需将 resources 文件夹一并放到目录下，否则打开的结果中看不到前端样式。
完整的报告展示如下：
可参考下文 SQL Monitor Report 解读章节，进行详细的性能分析。
SQL Monitor Report 表头展示的是从 GV$OB_SQL_AUDIT 获取的基本的 SQL 执行信息，下文将针对每个部分进行详细说明。
执行计划信息展示如下：
执行计划由两部分组成，一部分是 explain extended [SQL语句] 的结果，我们称之为物理执行计划，并不是这条 SQL 实际执行时命中的执行计划，物理执行计划下面才是实际执行计划。
物理执行计划可以看到统计信息、Hint、Outline Data 等信息。物理执行计划和实际执行计划大部分情况下是一样的，如果不一样，需要关注一下。

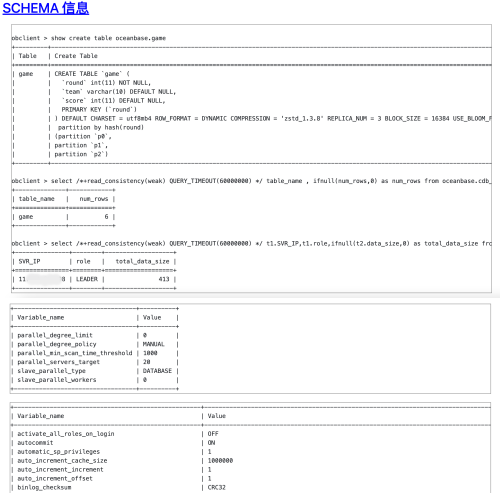

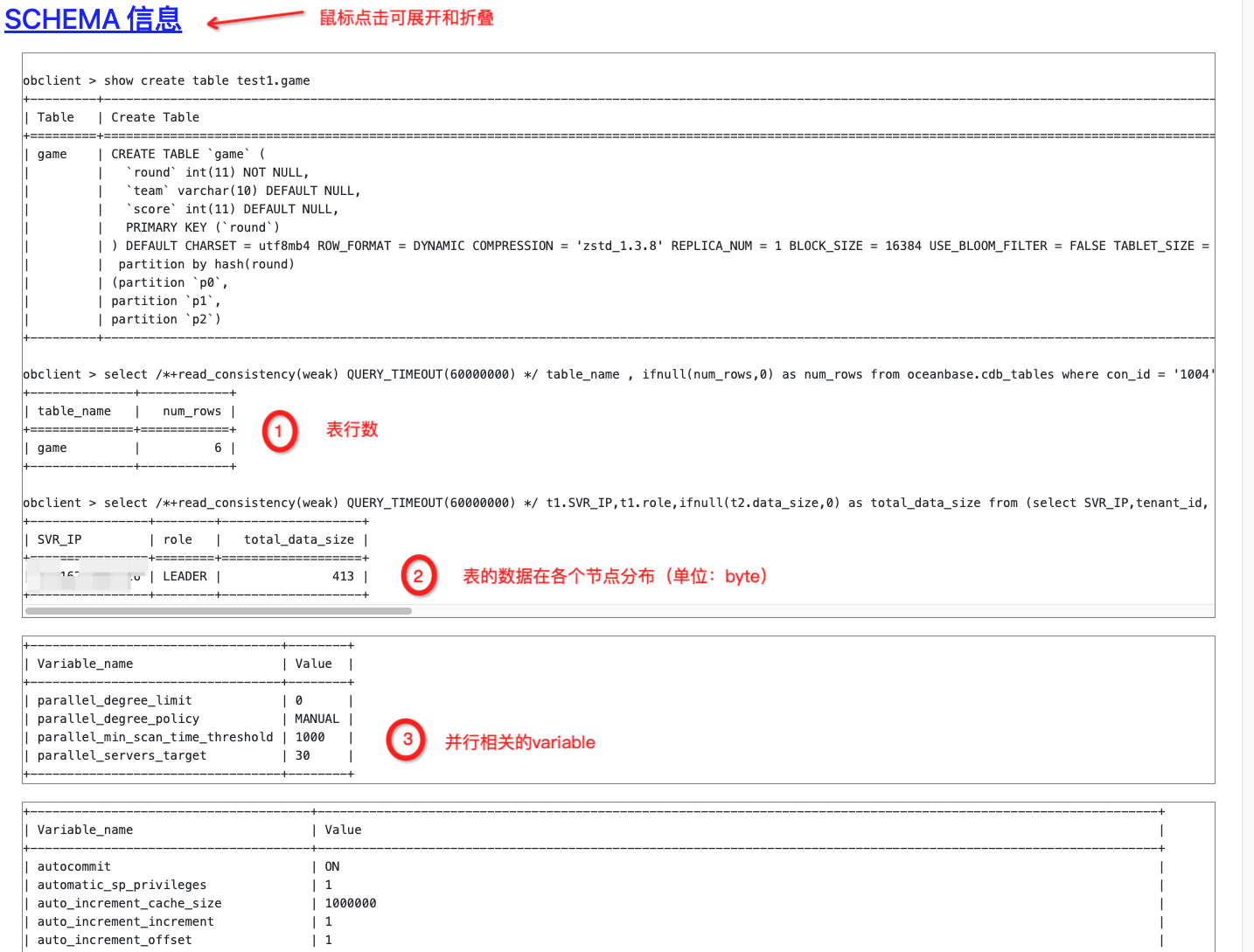

点击蓝色字体“SCHEMA 信息”，可对这部分信息进行展开和折叠。如下图所示，需要重点关注“表行数”是否与执行计划里的 explain extended [SQL] 结果对应。如果数量级存在误差，则大概率统计信息收集存在滞后，需要先解决统计信息收集的问题，再去看 SQL 慢的问题。

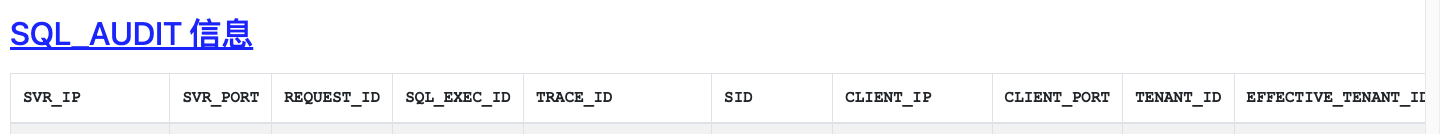

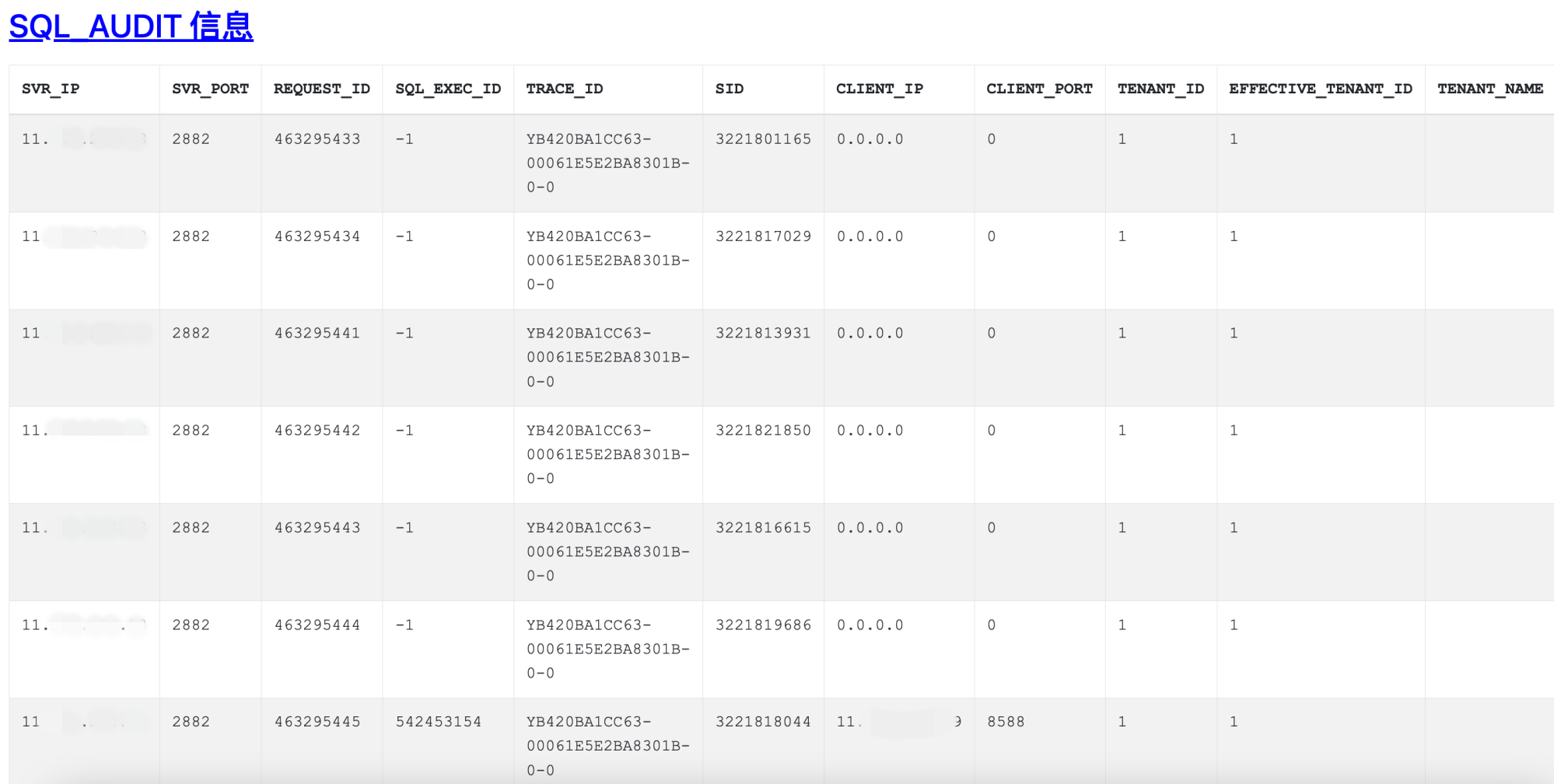

点击蓝色字体“SQL_AUDIT 信息”，可对这部分信息进行展开和折叠。
使用的 SQL 如下：
-- ob 4.x --
select /*+ sql_audit */
`SVR_IP`,`SVR_PORT`,`REQUEST_ID`,`SQL_EXEC_ID`,`TRACE_ID`,`SID`,`CLIENT_IP`,`CLIENT_PORT`,`TENANT_ID`,
`EFFECTIVE_TENANT_ID`,`TENANT_NAME`,`USER_ID`,`USER_NAME`,`USER_CLIENT_IP`,`DB_ID`,`DB_NAME`,`SQL_ID`,
`QUERY_SQL`,`PLAN_ID`,`AFFECTED_ROWS`,`RETURN_ROWS`,`PARTITION_CNT`,`RET_CODE`,`QC_ID`,`DFO_ID`,`SQC_ID`,
`WORKER_ID`,`EVENT`,`P1TEXT`,`P1`,`P2TEXT`,`P2`,`P3TEXT`,`P3`,`LEVEL`,`WAIT_CLASS_ID`,`WAIT_CLASS`,`STATE`,
`WAIT_TIME_MICRO`,`TOTAL_WAIT_TIME_MICRO`,`TOTAL_WAITS`,`RPC_COUNT`,`PLAN_TYPE`,`IS_INNER_SQL`,
`IS_EXECUTOR_RPC`,`IS_HIT_PLAN`,`REQUEST_TIME`,`ELAPSED_TIME`,`NET_TIME`,`NET_WAIT_TIME`,`QUEUE_TIME`,
`DECODE_TIME`,`GET_PLAN_TIME`,`EXECUTE_TIME`,`APPLICATION_WAIT_TIME`,`CONCURRENCY_WAIT_TIME`,
`USER_IO_WAIT_TIME`,`SCHEDULE_TIME`,`ROW_CACHE_HIT`,`BLOOM_FILTER_CACHE_HIT`,`BLOCK_CACHE_HIT`,
`DISK_READS`,`RETRY_CNT`,`TABLE_SCAN`,`CONSISTENCY_LEVEL`,`MEMSTORE_READ_ROW_COUNT`,
`SSSTORE_READ_ROW_COUNT`,`REQUEST_MEMORY_USED`,`EXPECTED_WORKER_COUNT`,`USED_WORKER_COUNT`,
`TX_ID`,`REQUEST_TYPE`,`IS_BATCHED_MULTI_STMT`,`OB_TRACE_INFO`,`PLAN_HASH`
from oceanbase.gv$ob_sql_audit where trace_id = '%s' " "AND client_ip IS NOT NULL ORDER BY QUERY_SQL ASC, REQUEST_ID

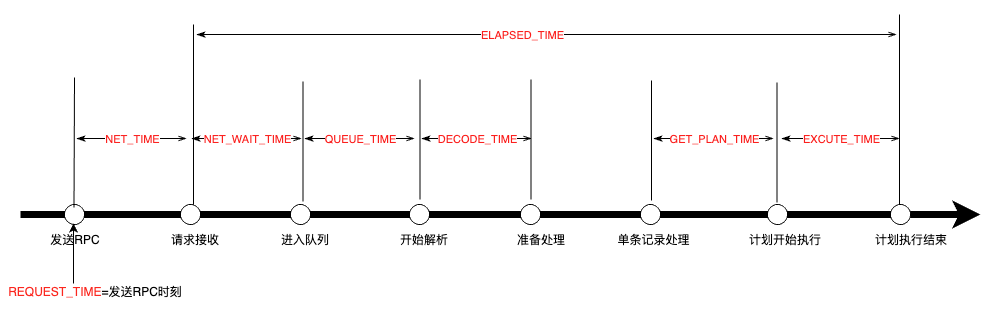

可参考如下时间轴间隔查看每个环节的耗时情况：
SQL_AUDIT 信息部分，可以重点关注以下字段：
PLAN_TYPE：可通过该字段看到该 SQL 的执行计划类型：
一般情况下，如果远程执行比较多，可能是出现了切主或 ODP 客户端路由不准的情况。
RETRY_CNT：可通过该字段查看 Retry 次数。如果 Retry 次数很多，则需要考虑是否有锁冲突或切主等情况。
QUEUE_TIME：可通过该字段查看 Queue Time 是不是很大。
GET_PLAN_TIME：可通过该字段查看执行计划时间。如果时间很长，一般会伴随 IS_HIT_PLAN ＝ 0, 表示没有命中 Plan Cache。
EXECUTE_TIME：可通过该字段查看执行时间。如果执行时间很长，则：

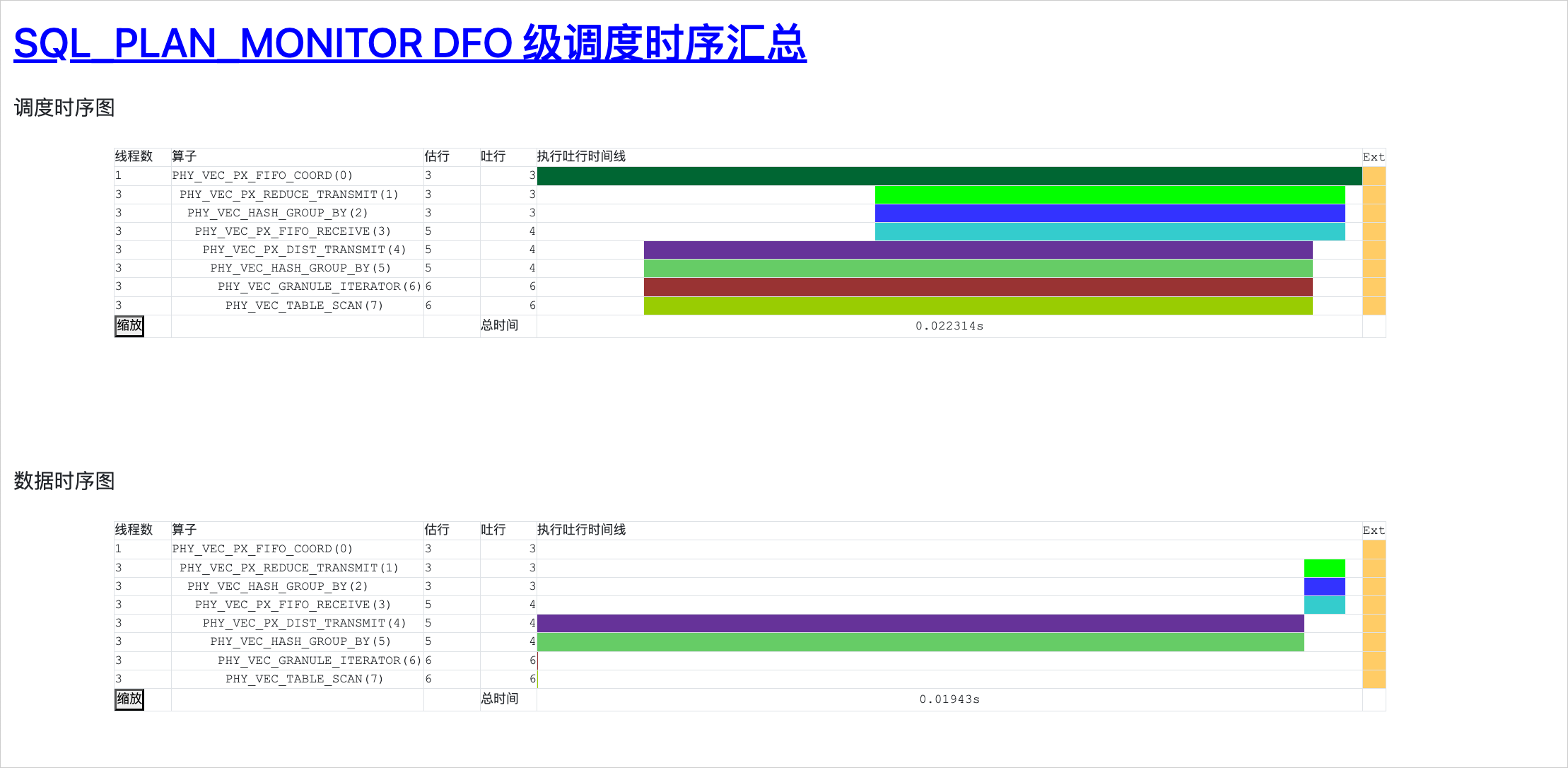

SSSTORE_READ_ROW_COUNT、MEMSTORE_READ_ROW_COUNT 这两个字段查看访问的行数是否很多, 比如大小账号场景可能导致 RT 抖动。点击蓝色字体“SQL_PLAN_MONITOR DFO 级调度时序汇总”，可对这部分信息进行展开和折叠。
并行执行使用“生产者-消费者”模型来进行流水执行。并行调度算子解析计划，将它们切分成多个操作步骤，每个操作步骤称之为一个 DFO（Data Flow Operation），即子计划。每个 DFO 包含若干个串行执行的算子，例如，一个 DFO 里包含了扫描分区、聚集、发送算子，另外一个 DFO 里包含了收集、聚集算子等。

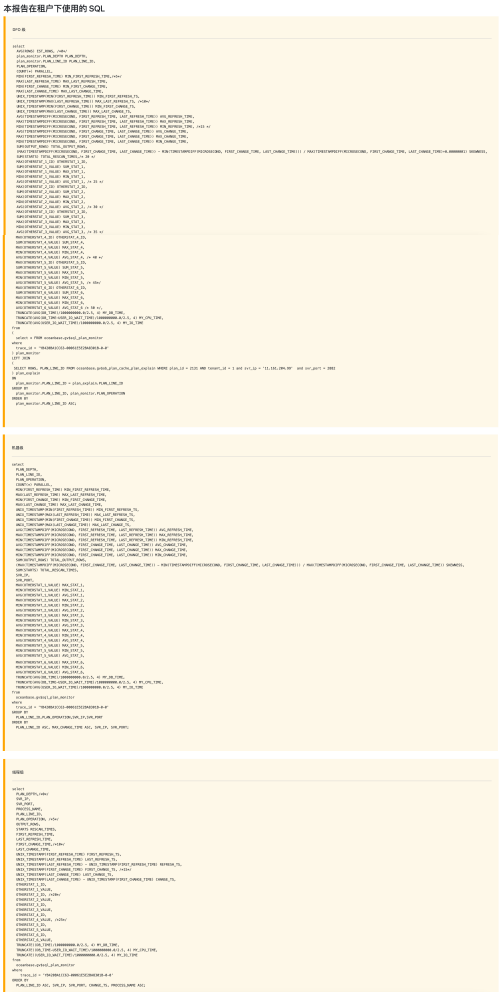

obdiag 封装的 SQL 如下：
-- DFO 级
select
AVG(ROWS) EST_ROWS, /*0*/
plan_monitor.PLAN_DEPTH PLAN_DEPTH,
plan_monitor.PLAN_LINE_ID PLAN_LINE_ID,
PLAN_OPERATION,
COUNT(*) PARALLEL,
MIN(FIRST_REFRESH_TIME) MIN_FIRST_REFRESH_TIME,/*5*/
MAX(LAST_REFRESH_TIME) MAX_LAST_REFRESH_TIME,
MIN(FIRST_CHANGE_TIME) MIN_FIRST_CHANGE_TIME,
MAX(LAST_CHANGE_TIME) MAX_LAST_CHANGE_TIME,
UNIX_TIMESTAMP(MIN(FIRST_REFRESH_TIME)) MIN_FIRST_REFRESH_TS,
UNIX_TIMESTAMP(MAX(LAST_REFRESH_TIME)) MAX_LAST_REFRESH_TS, /*10*/
UNIX_TIMESTAMP(MIN(FIRST_CHANGE_TIME)) MIN_FIRST_CHANGE_TS,
UNIX_TIMESTAMP(MAX(LAST_CHANGE_TIME)) MAX_LAST_CHANGE_TS,
AVG(TIMESTAMPDIFF(MICROSECOND, FIRST_REFRESH_TIME, LAST_REFRESH_TIME)) AVG_REFRESH_TIME,
MAX(TIMESTAMPDIFF(MICROSECOND, FIRST_REFRESH_TIME, LAST_REFRESH_TIME)) MAX_REFRESH_TIME,
MIN(TIMESTAMPDIFF(MICROSECOND, FIRST_REFRESH_TIME, LAST_REFRESH_TIME)) MIN_REFRESH_TIME, /*15 */
AVG(TIMESTAMPDIFF(MICROSECOND, FIRST_CHANGE_TIME, LAST_CHANGE_TIME)) AVG_CHANGE_TIME,
MAX(TIMESTAMPDIFF(MICROSECOND, FIRST_CHANGE_TIME, LAST_CHANGE_TIME)) MAX_CHANGE_TIME,
MIN(TIMESTAMPDIFF(MICROSECOND, FIRST_CHANGE_TIME, LAST_CHANGE_TIME)) MIN_CHANGE_TIME,
SUM(OUTPUT_ROWS) TOTAL_OUTPUT_ROWS,
(MAX(TIMESTAMPDIFF(MICROSECOND, FIRST_CHANGE_TIME, LAST_CHANGE_TIME)) - MIN(TIMESTAMPDIFF(MICROSECOND, FIRST_CHANGE_TIME, LAST_CHANGE_TIME))) / MAX(TIMESTAMPDIFF(MICROSECOND, FIRST_CHANGE_TIME, LAST_CHANGE_TIME)+0.00000001) SKEWNESS,
SUM(STARTS) TOTAL_RESCAN_TIMES,/* 20 */
MAX(OTHERSTAT_1_ID) OTHERSTAT_1_ID,
SUM(OTHERSTAT_1_VALUE) SUM_STAT_1,
MAX(OTHERSTAT_1_VALUE) MAX_STAT_1,
MIN(OTHERSTAT_1_VALUE) MIN_STAT_1,
AVG(OTHERSTAT_1_VALUE) AVG_STAT_1, /* 25 */
MAX(OTHERSTAT_2_ID) OTHERSTAT_2_ID,
SUM(OTHERSTAT_2_VALUE) SUM_STAT_2,
MAX(OTHERSTAT_2_VALUE) MAX_STAT_2,
MIN(OTHERSTAT_2_VALUE) MIN_STAT_2,
AVG(OTHERSTAT_2_VALUE) AVG_STAT_2, /* 30 */
MAX(OTHERSTAT_3_ID) OTHERSTAT_3_ID,
SUM(OTHERSTAT_3_VALUE) SUM_STAT_3,
MAX(OTHERSTAT_3_VALUE) MAX_STAT_3,
MIN(OTHERSTAT_3_VALUE) MIN_STAT_3,
AVG(OTHERSTAT_3_VALUE) AVG_STAT_3, /* 35 */
MAX(OTHERSTAT_4_ID) OTHERSTAT_4_ID,
SUM(OTHERSTAT_4_VALUE) SUM_STAT_4,
MAX(OTHERSTAT_4_VALUE) MAX_STAT_4,
MIN(OTHERSTAT_4_VALUE) MIN_STAT_4,
AVG(OTHERSTAT_4_VALUE) AVG_STAT_4, /* 40 */
MAX(OTHERSTAT_5_ID) OTHERSTAT_5_ID,
SUM(OTHERSTAT_5_VALUE) SUM_STAT_5,
MAX(OTHERSTAT_5_VALUE) MAX_STAT_5,
MIN(OTHERSTAT_5_VALUE) MIN_STAT_5,
AVG(OTHERSTAT_5_VALUE) AVG_STAT_5, /* 45*/
MAX(OTHERSTAT_6_ID) OTHERSTAT_6_ID,
SUM(OTHERSTAT_6_VALUE) SUM_STAT_6,
MAX(OTHERSTAT_6_VALUE) MAX_STAT_6,
MIN(OTHERSTAT_6_VALUE) MIN_STAT_6,
AVG(OTHERSTAT_6_VALUE) AVG_STAT_6 /* 50 */,
TRUNCATE(AVG(DB_TIME)/1000000000.0/2.5, 4) MY_DB_TIME,
TRUNCATE(AVG(DB_TIME-USER_IO_WAIT_TIME)/1000000000.0/2.5, 4) MY_CPU_TIME,
TRUNCATE(AVG(USER_IO_WAIT_TIME)/1000000000.0/2.5, 4) MY_IO_TIME
from
(
select * FROM oceanbase.gv$sql_plan_monitor
where
trace_id = 'YF2A0BA2DA7E-00061D6A8ADDA95A-0-0'
) plan_monitor
LEFT JOIN
(
SELECT ROWS, PLAN_LINE_ID FROM oceanbase.gv$ob_plan_cache_plan_explain WHERE plan_id = xxx AND tenant_id = xxxx and svr_ip = 'xxxx' and svr_port = xxxx
) plan_explain
ON
plan_monitor.PLAN_LINE_ID = plan_explain.PLAN_LINE_ID
GROUP BY
plan_monitor.PLAN_LINE_ID, plan_monitor.PLAN_OPERATION
ORDER BY
plan_monitor.PLAN_LINE_ID ASC;
点击蓝色字体“SQL_PLAN_MONITOR SQC 级汇总”，可对这部分信息进行展开和折叠。
该部分涉及到的概念说明如下：
QC：即 Query Coordinator（查询协调者）。当用户给定的 SQL 语句需要访问的数据位于 2 台或 2 台以上 OBServer 节点、或者单节点包含多个分区的表，就会启用并行执行。当 SQL 计划在连接的 OBserver 节点执行到并行查询时，主进程在决定并行度后，发送工作线程获取请求到各个机器，此时用户连接的 OBServer 节点就会作为 QC 角色。
SQC：即 Sub Query Coordinator（辅助查询协调者）。每个处理 QC 请求的线程，自动成为该查询的 SQC。SQC 负责为所在 OBServer 节点上各个 DFO 申请执行资源、构造执行上下文环境等，然后启动 DFO 在各个 OBServer 节点上并行执行。
点击蓝色字体“SQL_PLAN_MONITOR 详情”，可对这部分信息进行展开和折叠。
这部分主要是算子展开和线程展开，可以看到哪些算子耗费时间比较长，哪些线程耗费时间比较多。同时也可以看到哪些线程是空闲的，如果大部分线程都是空闲状态，即便加了并行，可能也不奏效，因此需要查看并行设置是否正确。
以下为实际业务场景中，用户执行的 SQL 信息：
SELECT
`t`.`date` AS `date`,
SUM(`t`.`adcost`) AS `adcost`,
SUM(`t`.`ns`) AS `ns`,
SUM(`t`.`nc`) AS `nc`,
SUM(`t`.`realtimeordernum`) AS `realtimeordernum`,
SUM(`t`.`realtimeorderprice`) AS `realtimeorderprice`
FROM
(select * from `galileo`.`report_game_consume_conversion` where `date` BETWEEN '2024-07-21' AND '2024-07-22') AS `t`
JOIN (
SELECT
`date` AS `date1`,
`solutionid`
FROM
`galileo`.`report_game_solution`
WHERE
`date` BETWEEN '2024-07-21' AND '2024-07-22'
) AS `t1` ON `t1`.`date1`=`t`.`date`
AND `t`.`solutionid`=`t1`.`solutionid`
JOIN (
SELECT
`date` AS `date2`,
`adspaceid`
FROM
`galileo`.`report_game_adspace`
WHERE
`date` BETWEEN '2024-07-21' AND '2024-07-22'
) AS `t2` ON `t2`.`date2`=`t`.`date`
AND `t`.`adspaceid`=`t2`.`adspaceid`
LEFT JOIN (
SELECT
`date` AS `date3`,
`solutionid`,
`adspaceid`
FROM
`galileo`.`report_game_order`
WHERE
`date` BETWEEN '2024-07-21' AND '2024-07-22'
GROUP BY
`date`,
`solutionid`,
`adspaceid`
) AS `t3` ON `t3`.`date3`=`t`.`date`
AND `t`.`solutionid`=`t3`.`solutionid`
AND `t`.`adspaceid`=`t3`.`adspaceid`
GROUP BY
`t`.`date` limit 10

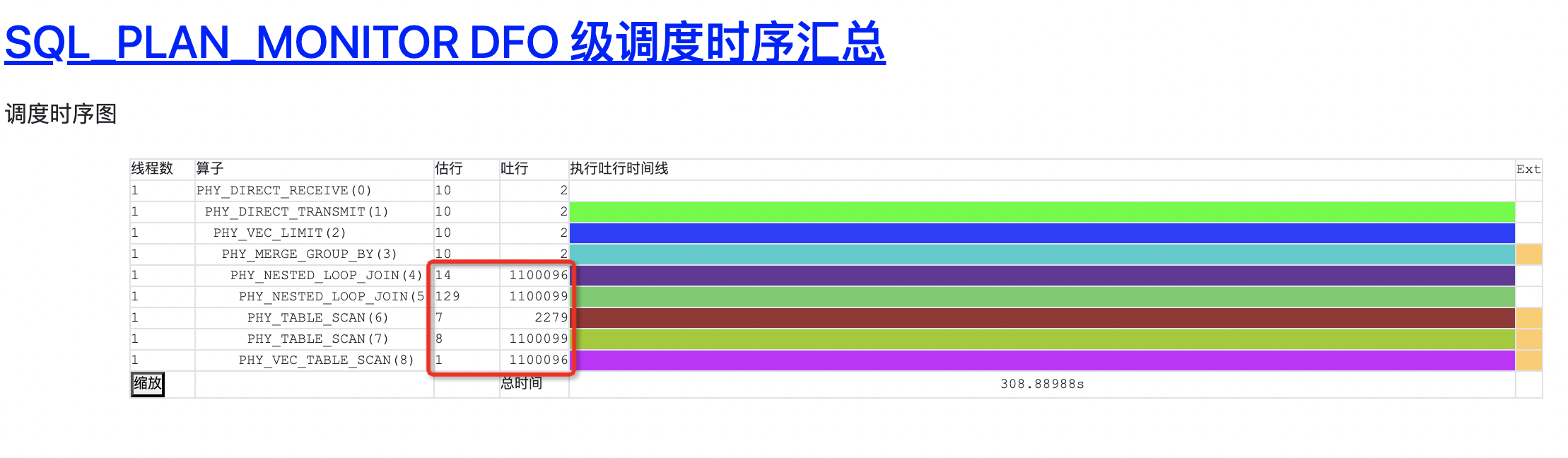

执行过程中，发现 SQL 比较慢，因此使用上文提到的诊断方法去收集 SQL 诊断信息。收集到的报告截图如下：
从报告可以看出，估行和吐行相差较大。回看报告中的 SCHEMA 信息，发现实际的数据行数有百万级别，这也证明了算子吐行是准确的，估行相差很大。这种估行不准非常容易误导优化器，导致优化器给出错误的执行计划。
基于上述诊断信息，我们可以来看一下执行计划，发现有三个 PHY_NESTED_LOOP_JOIN 算子。三张表都是百万级别的吐行，使用 PHY_NESTED_LOOP_JOIN 算子非常耗时，不如使用 Hash Join。
接下来，我们查看一下 SQL，发现进行了多表关联，此时我们可以直接通过 Hint 来调整算子：
/*+
LEADING(@"SEL$1" (("galileo"."report_game_solution"@"SEL$3" "galileo"."report_game_consume_conversion"@"SEL$2") "galileo"."report_game_adspace"@"SEL$4"))
USE_HASH(@"SEL$1" "galileo"."report_game_adspace"@"SEL$4") |
USE_HASH(@"SEL$1" "galileo"."report_game_consume_conversion"@"SEL$2")
*/
关于 Hint 的更多内容，请参考 Optimizer Hint。
如果不知道 Hint 怎么写，可以参考 explain extended [SQL] 的结果，根据实际情况进行修改。
加完 Hint 之后，执行结果 4s 输出，输出时间从 300s 减少到 4s，性能明显提升。
关于 obdiag 的更多信息，请参见 obdiag 官网文档。
