系统架构

更新时间：2026-08-23 11:23:02

编辑

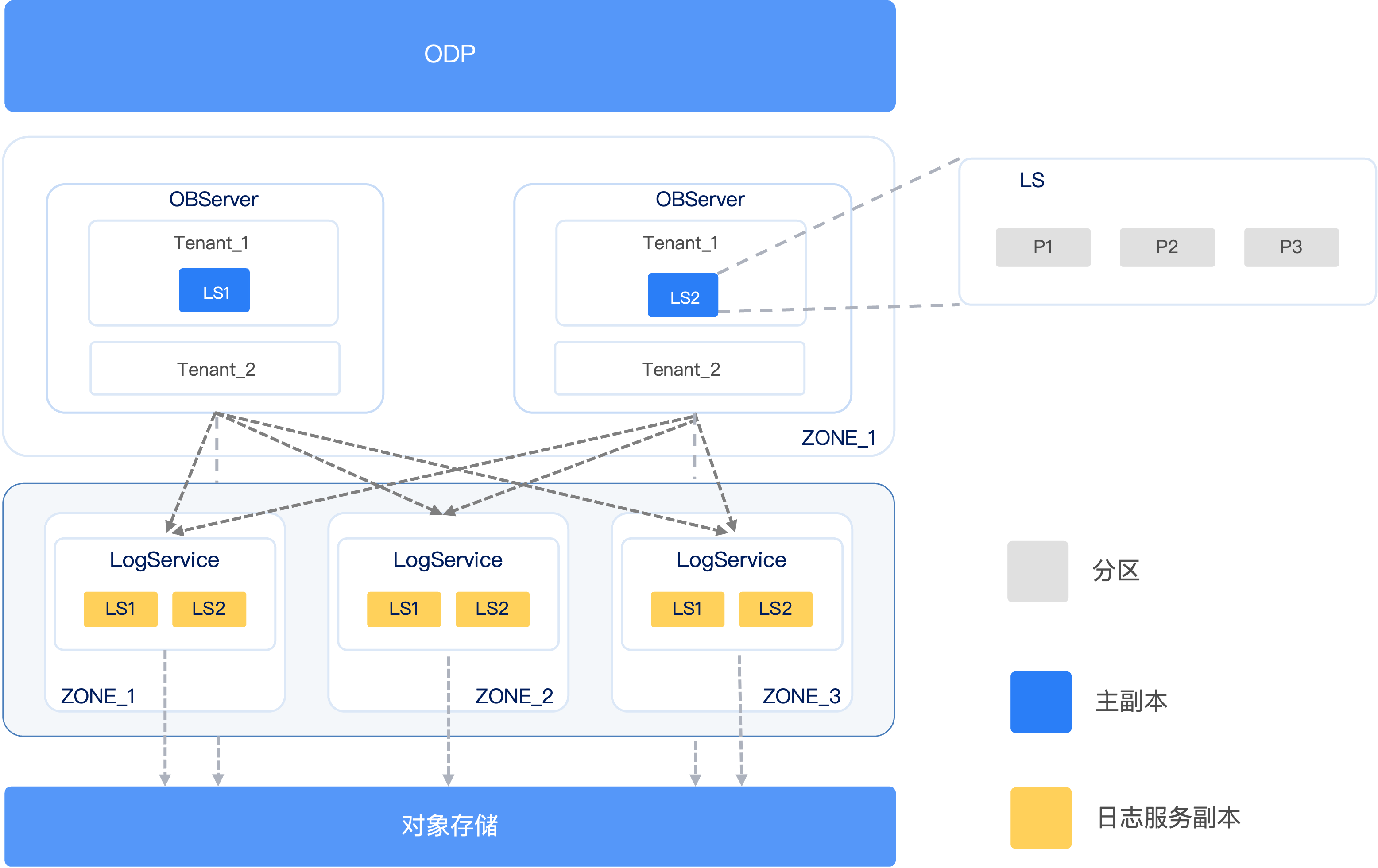

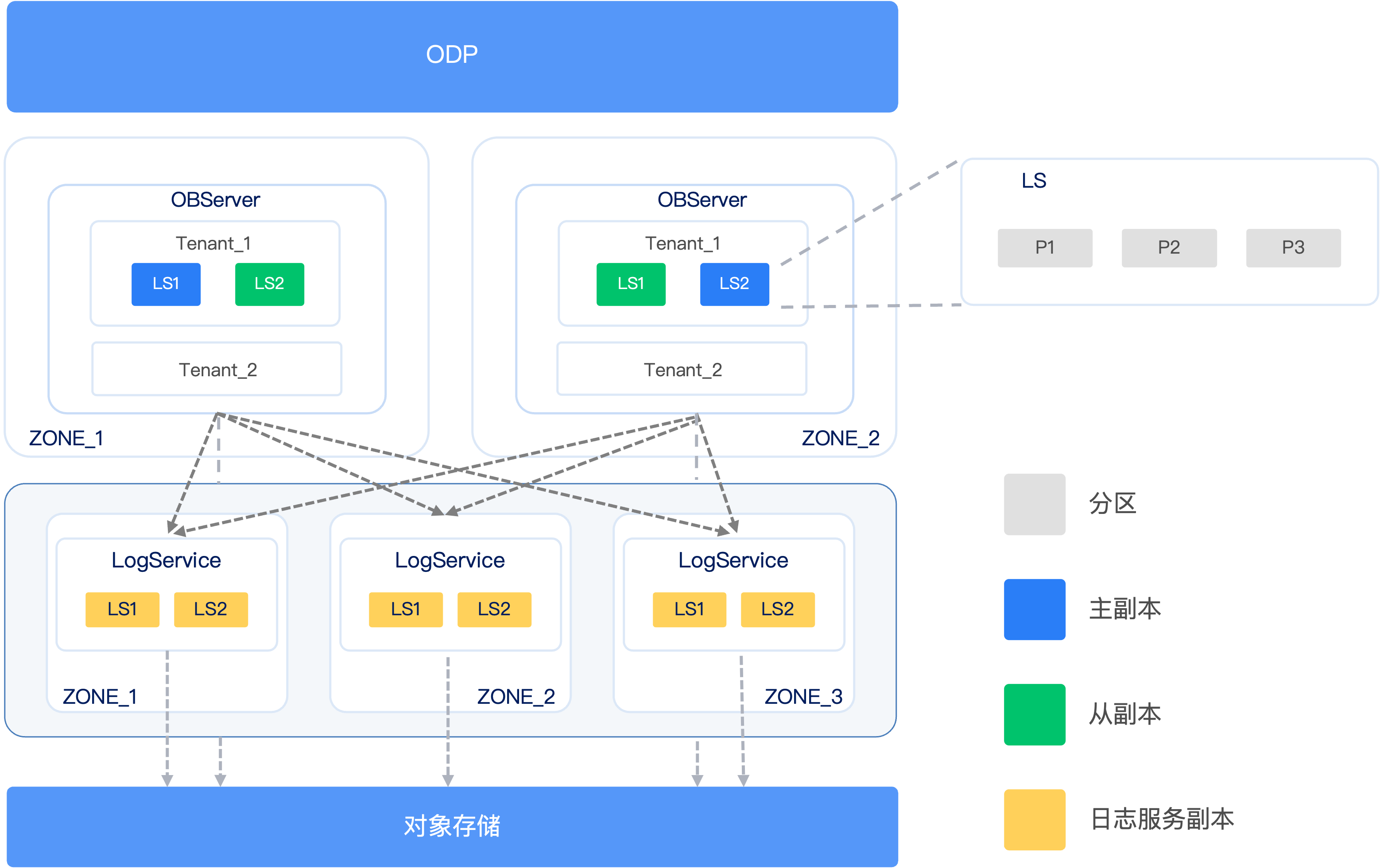

OceanBase Database AI 采用存算分离的共享存储架构，将传统数据库的计算、日志、存储三大能力解耦为独立的三层架构。各层职责明确、独立演进，协同为用户提供高性能、高可用、低成本且弹性可扩展的数据库服务。

计算层（OBServer）：

计算层由 OBServer 计算节点组成，是数据库的业务入口，提供完整的 SQL 引擎与事务处理能力。

计算节点通过本地磁盘缓存热数据，加速数据读取；同时节点实现无状态化设计，不依赖本地日志盘，支持高效弹性扩缩容，可支持单副本部署，显著降低计算成本。
日志层（LogService）：

日志层是一个独立的分布式日志存储系统，专门承担数据库日志的持久化、高可用保障与高效读写职责。

日志层默认采用 Paxos 三副本部署，副本自动分布在不同的可用区，任一可用区发生故障时数据不丢失、服务不中断。日志写入直接落盘至本地高性能存储，延迟极低。
存储层（对象存储）：

存储层是系统的数据底座，基于对象存储提供海量、持久化的数据存储与共享访问能力。

存储层统一保存日志文件、基线数据和转储数据，支持兼容 S3 协议的对象存储。同一日志流的多份副本共享底层同一份数据文件，避免重复存储，将存储成本降至最低。对象存储天然具备跨可用区容灾能力，为数据的长期可靠保存提供保障。

概念介绍

可用区（Zone）：OceanBase Database AI 集群由若干节点组成，节点分属于一个或多个可用区。每个节点仅归属于一个可用区，同一可用区内可包含多个节点。可用区是集群高可用与容灾的基本单元，支持跨可用区部署以实现故障隔离。
租户（Tenant）：OceanBase Database AI 支持在单个集群内创建多个相互隔离的数据库实例，即租户。每个租户拥有独立的资源配额、权限体系和数据空间，互不干扰。集群支持创建 MySQL 兼容模式的租户，应用连接后可像使用独立 MySQL 数据库一样，在租户内创建用户、Database 及各类数据库对象，使用体验与原生 MySQL 完全一致。
分区（Partition）：OceanBase Database AI 支持将一张表的数据按照用户指定的划分规则进行水平拆分，每个数据分片称为一个表分区（Partition）。每一行数据有且仅属于一个分区。支持的分区类型包括 Hash、Range、List 等。一张表的多个分区可分布在同一可用区内的多个节点上，实现数据的分布式存储与并行处理。
分片（Tablet）：Tablet 是 OceanBase Database AI 中数据存储的基本物理单元。每个表分区对应一个 Tablet，用于存储该分区的有序数据记录。Tablet 是数据读写、迁移和副本管理的最小粒度。
日志流（Log Stream，LS）：日志流是 OceanBase Database AI 中保障数据持久化与一致性的核心逻辑单元。当对 Tablet 中的数据进行修改时，系统会将 Redo 日志写入该 Tablet 所属的日志流。每个日志流可同时服务其所在节点上的多个 Tablet，实现日志的高效聚合与管理。
主副本（Leader）：主副本是日志流的写入方，承担该日志流的主要读写职责。主副本负责处理事务写入、强一致性读取。每个日志流在同一时刻有且仅有一个主副本。
从副本（Follower）：从副本提供只读能力，支持弱一致性读取。从副本不处理写入请求，而是从日志服务远程拉取日志并进行回放，以保持与主副本的数据同步。从副本可在故障发生时被提升为新的主副本，保障服务的高可用。
日志服务副本（Log Service Replica）：日志服务副本是日志服务层中日志流的存储副本。每个日志服务副本与计算层的日志流通过 <cluster_id, tenant_id, ls_id> 三元组唯一绑定，两者基于 Paxos 协议协同工作，共同实现日志的高性能写入、强一致性保障和跨可用区容灾。
ODP（OceanBase Database Proxy）：ODP 是 OceanBase Database AI 的数据库代理组件，部署于应用与 OBServer 集群之间，提供 SQL 路由转发、连接池管理、读写分离、负载均衡、故障自动切换及协议兼容等能力。ODP 将应用连接透明分发至后端多个 OBServer 节点，使应用无需感知集群拓扑变化，实现高效、可靠的数据库访问。
