性能监控

性能监控是 obshell Dashboard 的核心模块之一，为您提供 OceanBase 集群的集群维度、主机维度、租户维度、OBServer 维度、Unit 维度等多种资源的多维度性能指标实时监控能力，帮助您快速定位性能瓶颈、优化系统资源使用。

OceanBase 集群

OceanBase 集群分为数据库性能和主机性能两个页面，展示了集群维度、主机维度、租户维度、OBServer 维度、Unit 维度五个维度的数据。默认使用数据库性能的集群维度进行展示，不同维度支持查看的监控指标有所不同。

下文以数据库性能的集群维度为例，为您介绍操作步骤。

操作步骤

1. 登录 obshell Dashboard。

2. 在左侧导航栏单击 性能监控。

   说明

   仅首次登录需要输入 Prometheus 的地址、用户名、密码。若暂未部署，建议使用 obd 安装部署。

3. 系统默认进入 OceanBase 集群的 数据库性能 页签下。

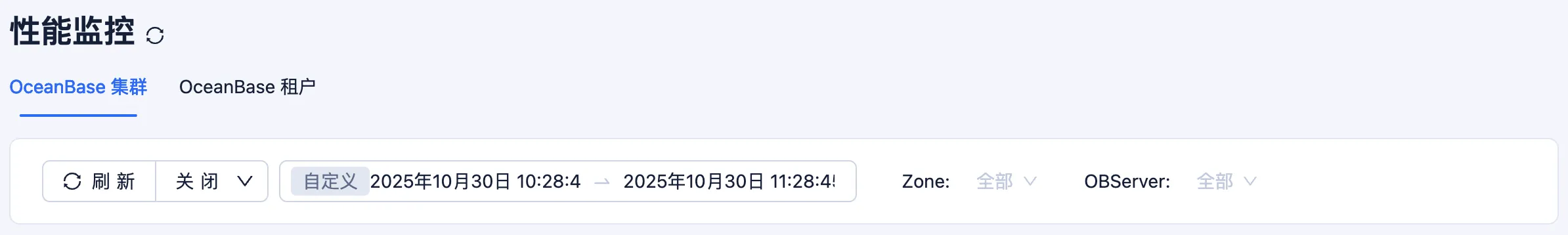

4. 在 数据筛选 区域，配置监控数据筛选条件。



   筛选条件	描述
   刷新	性能数据的 刷新频率 需更新，您可将光标悬停在 关闭 按钮上，在显示的下选框中选择刷新频率，刷新频率取值可选项为 Off、5s、10s、30s，默认为 Off。您也可以在任意时间点击 刷新 按钮实时刷新。
   展示时间区间	支持自定义。 单击左侧可选择距当前时间最近一段时间内的监控信息，如单击 近 30 分钟，将展示当前时间前 30 分钟内的监控信息。默认展示近 1 小时内的数据，您可根据需求选择。 右侧包含日期和时间，日期处可手动输入或通过下方日历选择，时间处可手动输入或通过鼠标滑动选择。
   Zone	默认展示全部 Zone 的性能数据，可单击单击 Zone 字段后的选项可选择查看对应 Zone 的性能数据。
   OBServer	默认展示全部 OBServer 节点的性能数据，可单击 OBServer 字段后的选项选择查看其他 OBServer 节点的性能数据。

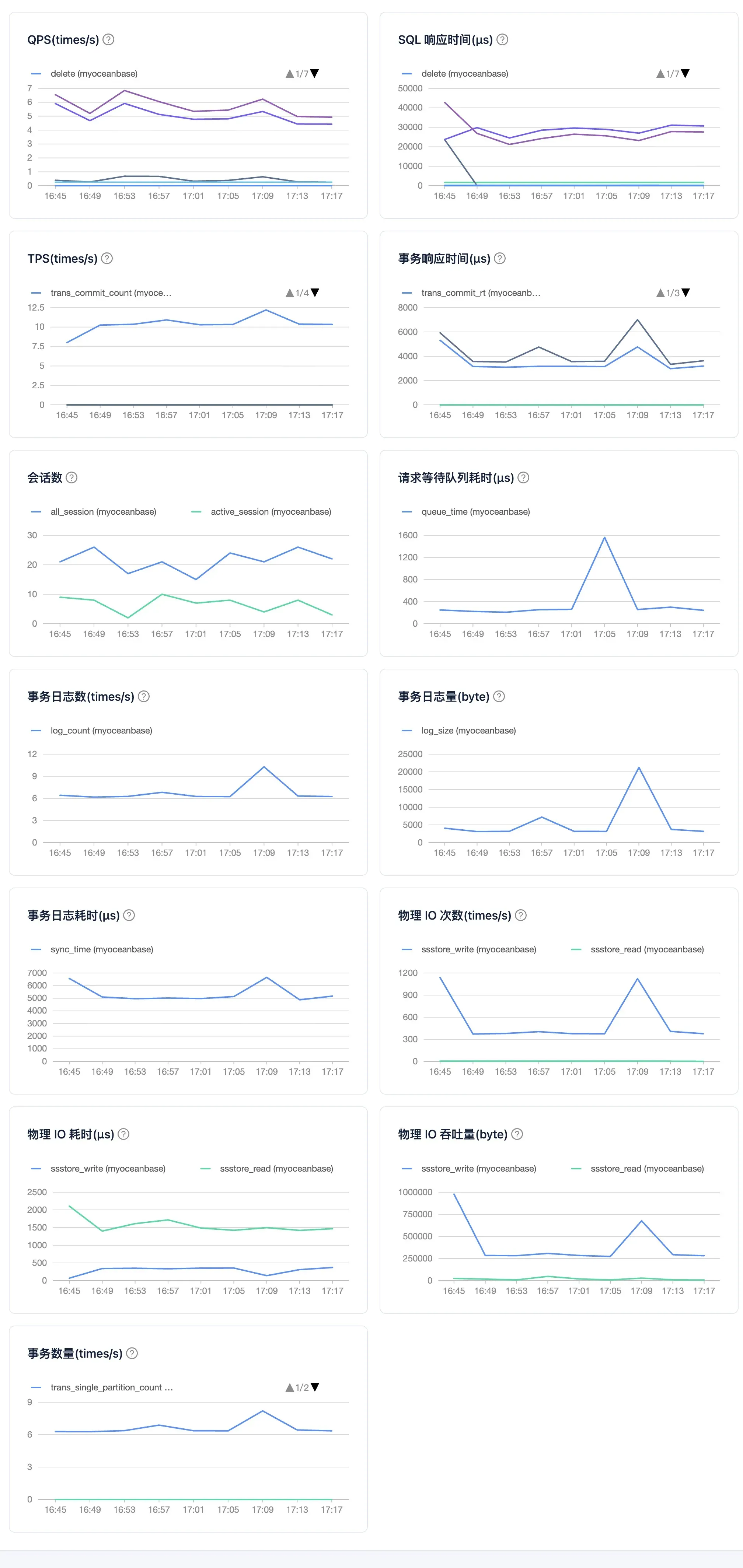

5. 数据库性能 页签展示不同时间内集群维度、租户维度、OBServer 维度、Unit 维度四个维度的数据库性能监控数据，分别展示不同时间内各维度的 QPS、SQL 响应时间、TPS、事务响应时间、会话数、请求等待队列耗时、事务日志数、事务日志量、事务日志耗时、物理 IO 次数、物理 IO 耗时、物理 IO 吞吐量、事务数量 多个性能指标的图表变化。



6. 下述功能能够帮您更好的在趋势图中查看和分析性能监控数据，您可结合图片及下述文字理解。

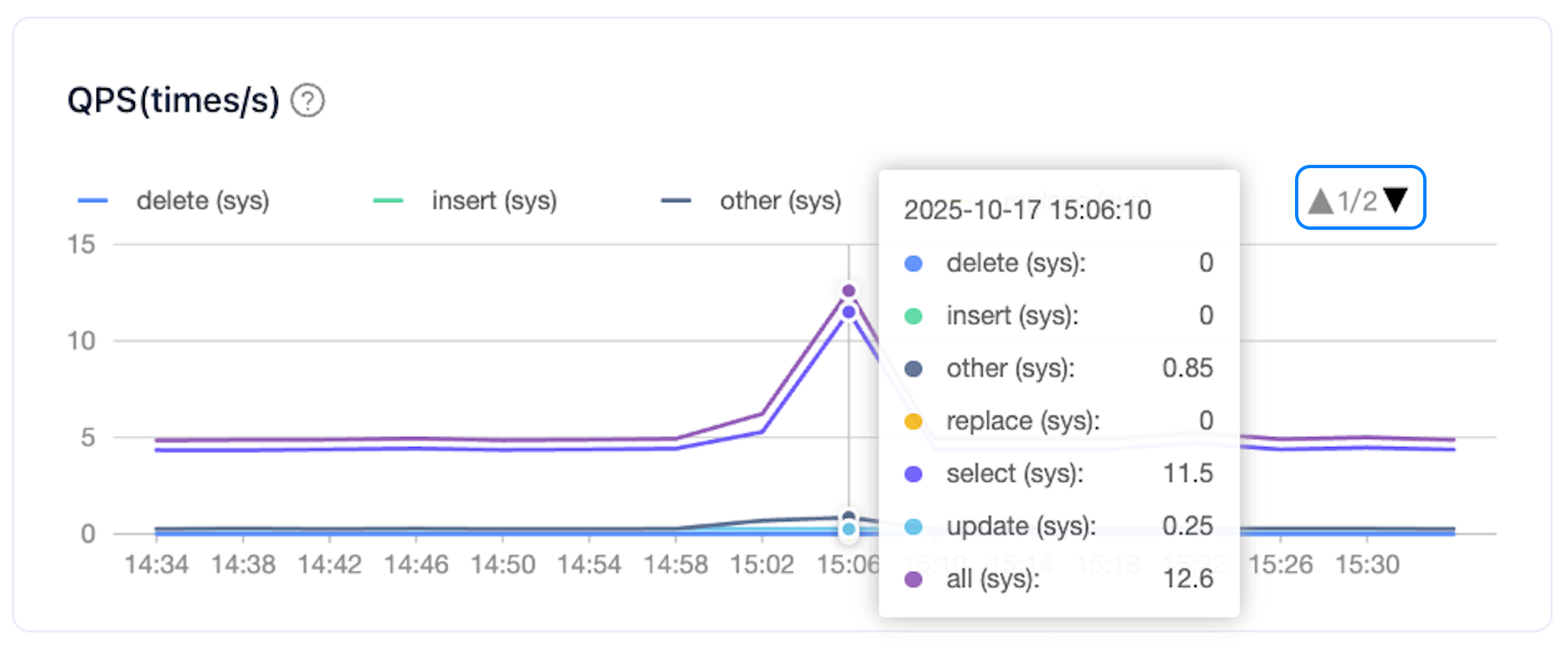

   • 光标悬停在问号图标处可查看对应监控项介绍，光标悬停在监控图表上任意位置，可查看折线图的详细信息。单击右上角的 ▲ 和 ▼ 可以进行上翻页和下翻页。

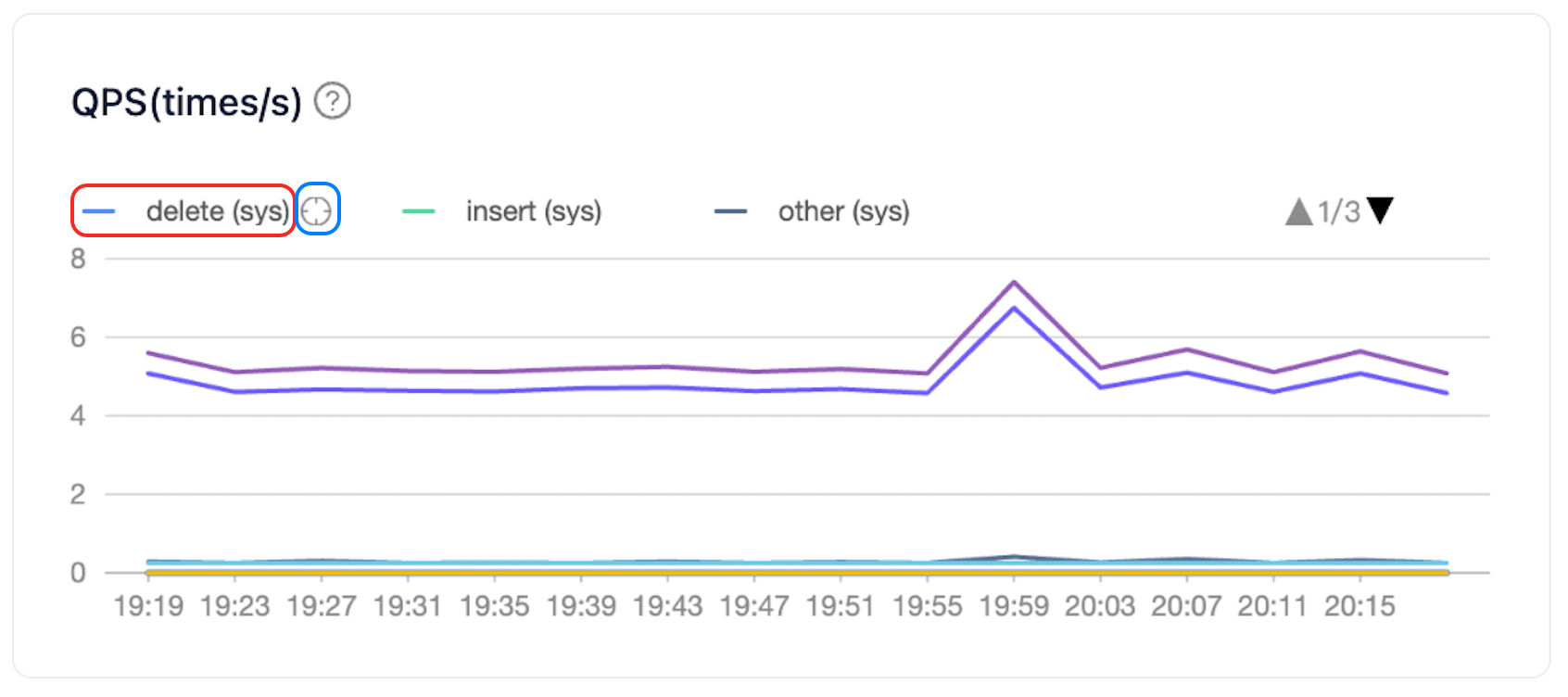

   • 支持对具体的监控项进行操作，如单击下图红色框选位置，将不展示对应线的信息，单击下图蓝色框选位置，将只展示这一条线的信息。



OceanBase 租户

obshell Dashboard 支持通过租户维度和 Unit 维度查看 OceanBase 租户中的性能与 SQL、事务、存储与缓存三个方面的监控数据，您可通过以下两个入口进行查看：

• 入口一：登录 obshell Dashboard，在左侧导航栏单击 租户管理，在 租户管理 页面的租户列表中单击相应租户，进入该租户的管理页面，在左侧导航栏单击 性能监控，系统默认进入 性能与 SQL 页签。

• 入口二：登录 obshell Dashboard，在左侧导航栏单击 性能监控，进入 OceanBase 集群 页签下，单击上方 OceanBase 租户，进入 性能与 SQL 页签。

OceanBase 租户页面从租户维度和 Unit 维度展示了 性能与 SQL、事务、存储与缓存 三个维度的性能数据，默认展示性能与 SQL 的租户维度数据，不同维度支持查看的监控指标有所不同。

下文以 入口二 的 性能与 SQL 页签为例，为您介绍具体操作步骤。

操作步骤

1. 登录 obshell Dashboard。

2. 在左侧导航栏选择 性能监控，系统进入 OceanBase 集群 页签。

3. 选择 OceanBase 租户 页签。

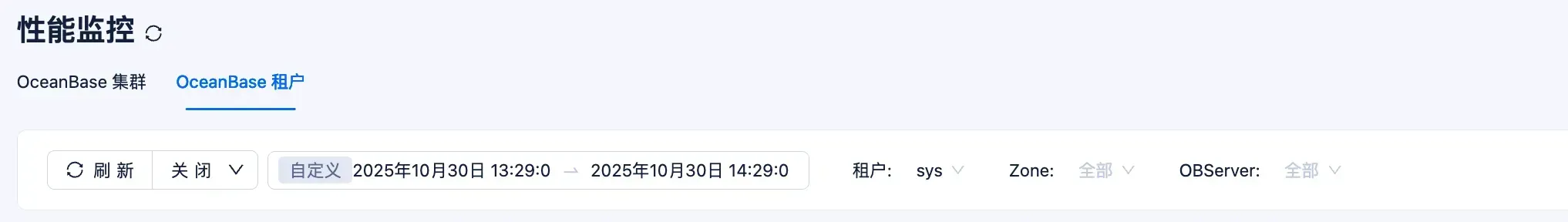

4. 在 数据筛选 区域，配置监控数据筛选条件。



   筛选条件	描述
   刷新	性能数据的 刷新频率 需更新，您可将光标悬停在 关闭 按钮上，在显示的下选框中选择刷新频率，刷新频率取值可选项为 Off、5s、10s、30s，默认为 Off。您也可以在任意时间点击 刷新 按钮实时刷新。
   展示时间区间	支持自定义。 单击左侧可选择距当前时间最近一段时间内的监控信息，如单击 近 30 分钟，将展示当前时间前 30 分钟内的监控信息。默认展示近 1 小时内的数据，您可根据需求选择。 右侧包含日期和时间，日期处可手动输入或通过下方日历选择，时间处可手动输入或通过鼠标滑动选择。
   租户	默认展示 sys 租户的性能数据，可单击 租户 字段后的选项选择查看其他租户的性能数据。
   Zone	默认展示全部 Zone 的性能数据，可单击单击 Zone 字段后的选项可选择查看对应 Zone 的性能数据。
   OBServer	默认展示全部 OBServer 节点的性能数据，可单击 OBServer 字段后的选项选择查看其他 OBServer 节点的性能数据。

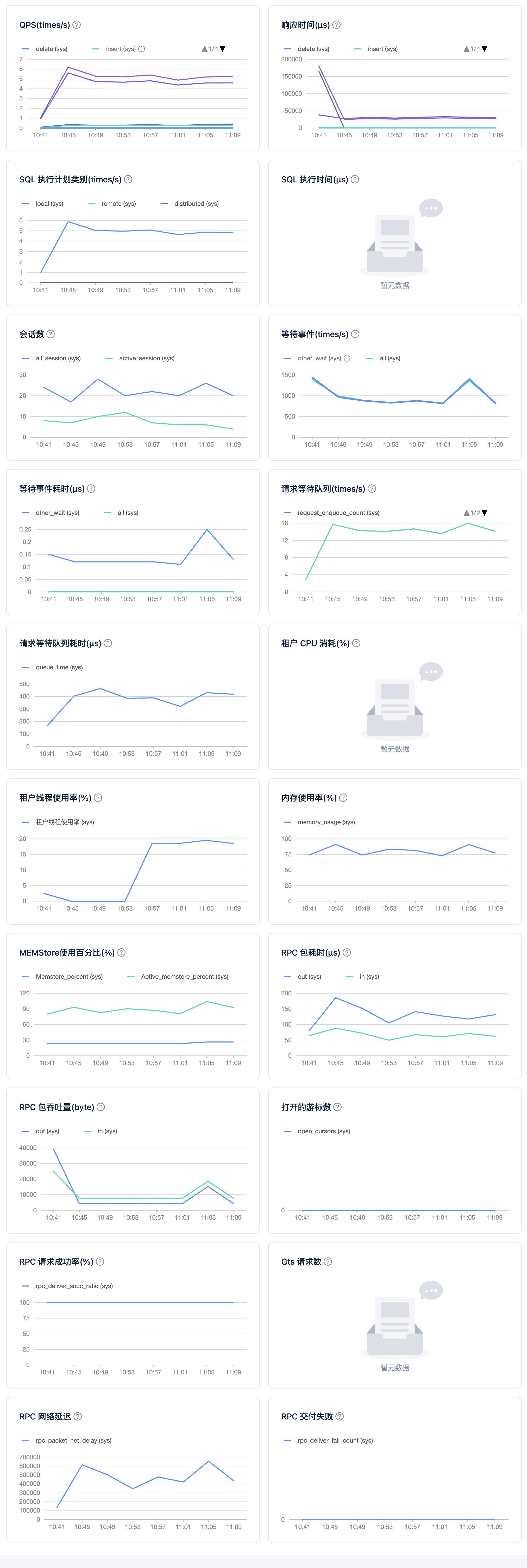

5. 默认进入 性能与 SQL 页签的租户维度，展示了 QPS、响应时间、SQL 执行计划类别、SQL 执行时间、会话数、等待时间、等待事件耗时、请求等待队列、请求等待队列耗时、租户 CPU 消耗、租户线程使用率、内存使用率、MEMStore 使用百分比、RPC 包耗时、RPC 包吞吐量、打开的游标数、RPC 请求成功率、Gts 请求数、RPC 网络延迟、RPC 交付失败 多个性能指标的图表变化。



6. 下述功能能够帮您更好的在趋势图中查看和分析性能监控数据，您可结合图片及下述文字理解。

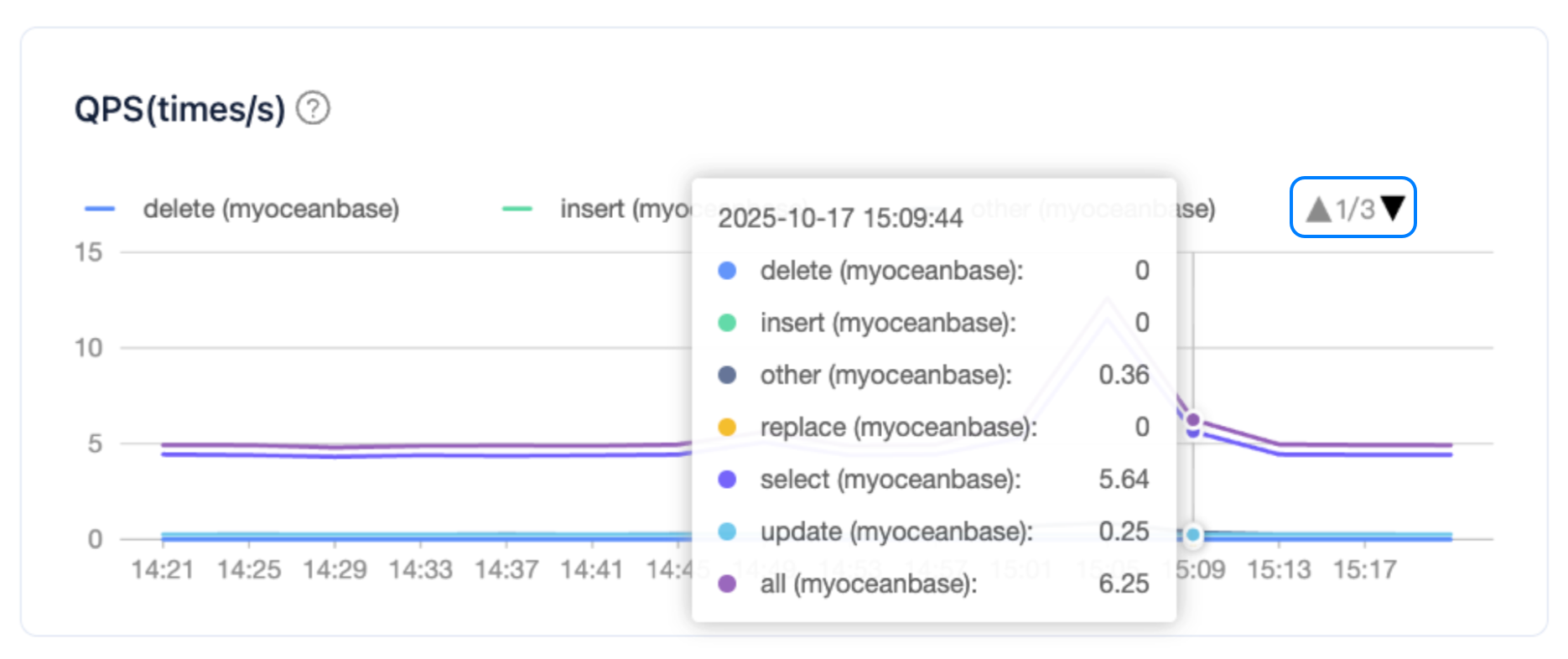

   • 光标悬停在问号图标处可查看对应监控项介绍，光标悬停在监控图表上任意位置，可查看折线图的详细信息。单击右上角的 ▲ 和 ▼ 可以进行上翻页和下翻页。

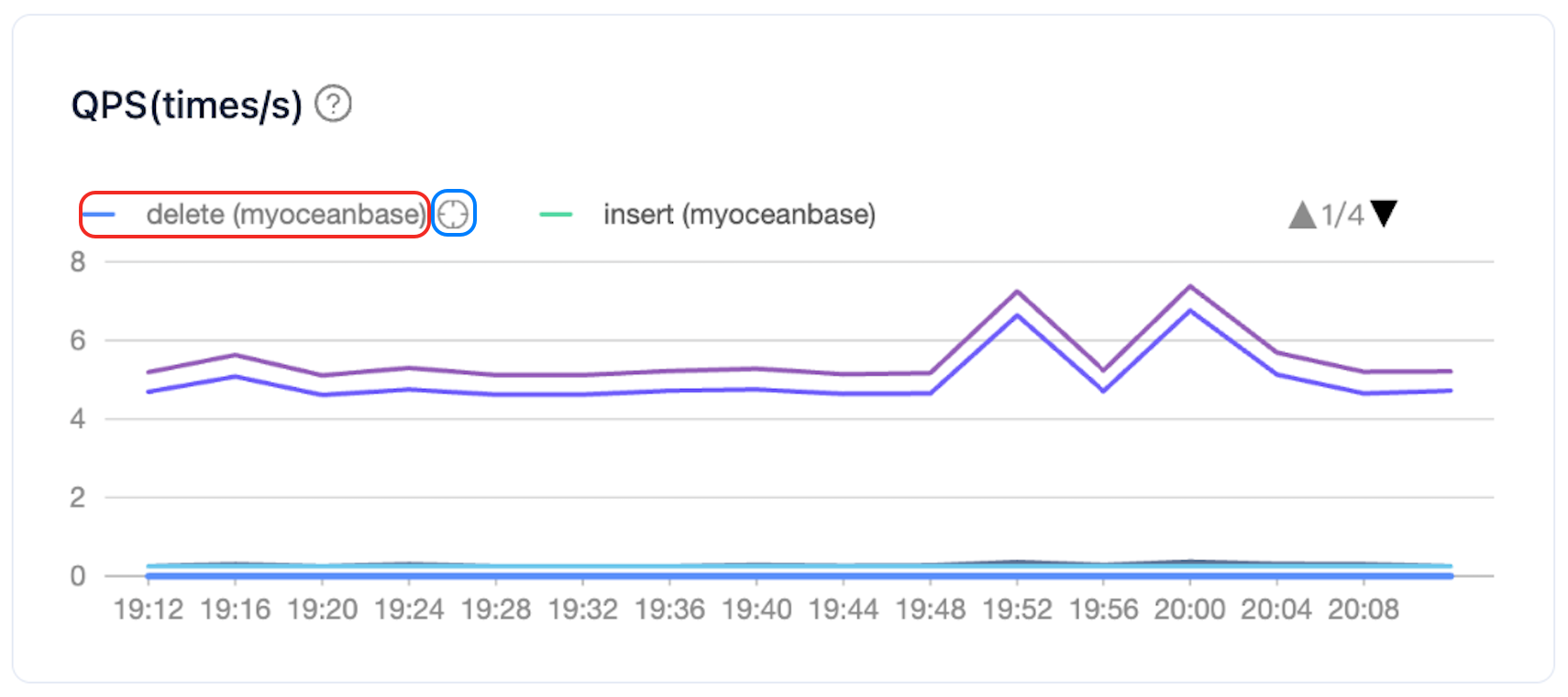

   • 支持对具体的监控项进行操作，如单击下图红色框选位置，将不展示对应线的信息，单击下图蓝色框选位置，将只展示这一条线的信息。
