查看系统监控

OCP 为您提供 OBProxy 集群的系统监控功能，您可以通过以下两个入口查看相关监控数据：

• 入口一：

  登录 OCP，进入 OBProxy 概览页面，单击左侧导航栏的 性能监控。

• 入口二：

  登录 OCP，在左侧导航栏单击 性能监控，进入 OBProxy 集群 页签下。

前提条件

当前登录 OCP 的用户有 OBProxy 的 只读 权限。

操作步骤

以下操作步骤以 入口二 为例。

1. 登录 OCP 。

2. 在左侧导航栏选择 性能监控 。

3. 单击 OBProxy 集群 页签。

4. 在 数据筛选 区域，配置监控数据筛选条件。

   筛选条件说明如下表所示：

   筛选条件	描述
   集群	自动刷新模式下不展示。选择某一个 OBProxy 集群，对该集群进行监控。
   时间范围（又称：监控窗口）	自动刷新模式下不展示。选择某一段时间范围，用于返回这段时间范围内的数据。
   自动刷新	默认关闭，打开后，每 5s 进行一次刷新。



5. 进入 系统监控 页签下，查看相关监控数据。

   1. 在 总览 区域查看当前 OBProxy 集群 Linux 系统负载 和 CPU 使用率 的监控趋势图。

      下述功能能够帮您更好地在趋势图中查看和分析详细性能监控数据，您可结合图片及下述文字理解。



      1. 查看某一指标的在某一时间段的详细趋势：可鼠标拖拽选中该区域，系统会放大显示该区域的趋势信息，双击该趋势图可恢复，如上图示 ①。

      2. 隐藏其他细分指标的数据：单击其他细分指标标识，使其置灰，趋势图中将不展示该指标信息，如上图示 ②。

      3. 查看某时刻详细数据：鼠标悬停于趋势图中某时刻，如上图示 ③。

      4. 单击右上方 查看全部，如上图示 ④，可查看 OBProxy 集群所有服务的系统监控信息。上图 ①、②、③ 的功能在其他监控趋势图中同样适用。

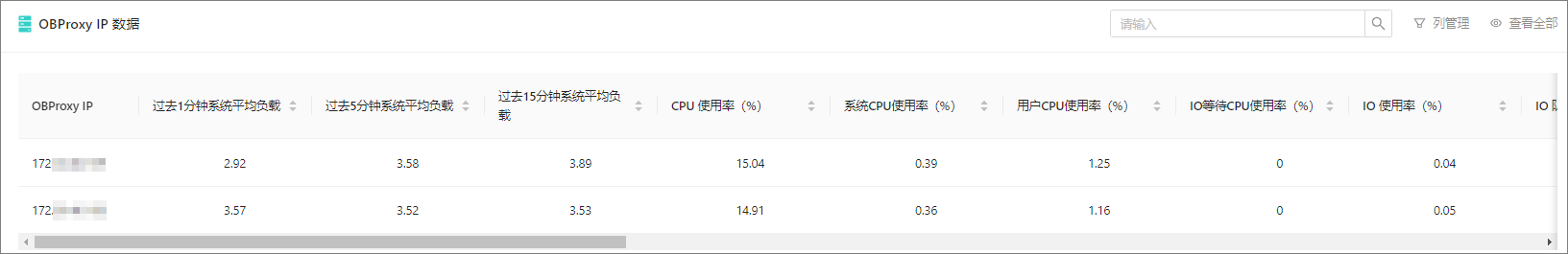

   2. 在 OBProxy IP 数据 区域，您可查看当前 OBProxy 集群中的各 OBProxy 节点的性能情况，单击 列管理 可选择需要显示的指标信息。
