查看存储与缓存

本页面为您介绍 OCP 对租户存储与缓存进行监控的功能，您可以通过以下两个入口进行查看：

• 入口一：

  登录 OCP，进入租户概览页面，单击左侧导航栏的 性能监控。

• 入口二：

  登录 OCP，在左侧导航栏单击 性能监控，进入 OceanBase 租户 页签下。

前提条件

当前登录 OCP 的用户具有待查看租户的 只读 权限。

操作步骤

以下步骤以 入口二 为例。

1. 登录 OCP 。

2. 在左侧导航栏选择 性能监控 。

3. 选择 OceanBase 租户 页签。

4. 在 数据筛选 区域，配置监控数据筛选条件。

   筛选条件说明如下表所示：

   筛选条件	描述
   集群	自动刷新模式下不展示。选择某一个集群，对该集群进行监控。
   Zone	默认对所有 Zone 进行监控。
   OBServer	默认对所有 OBServer 节点进行监控。
   选择时间（又称：监控窗口）	自动刷新模式下不展示。 选择某一段时间范围，用于返回这段时间范围内的数据。
   自动刷新	默认关闭，打开后，每 5s 进行一次刷新。



5. 单击 存储与缓存 页签，在该页签中查看相关监控数据。

   此处所有监控项的具体含义及取值来源，您都可参考 监控指标概述 理解。如统计范围内涉及多台 OBServer 节点时，则展示聚合值。

   说明

   • 冻结 MEMStore 监控指标适用于 OceanBase V4.0.0.0 以下版本。
   • 日志盘 监控指标适用于 OceanBase V4.0.0.0 及以上版本。

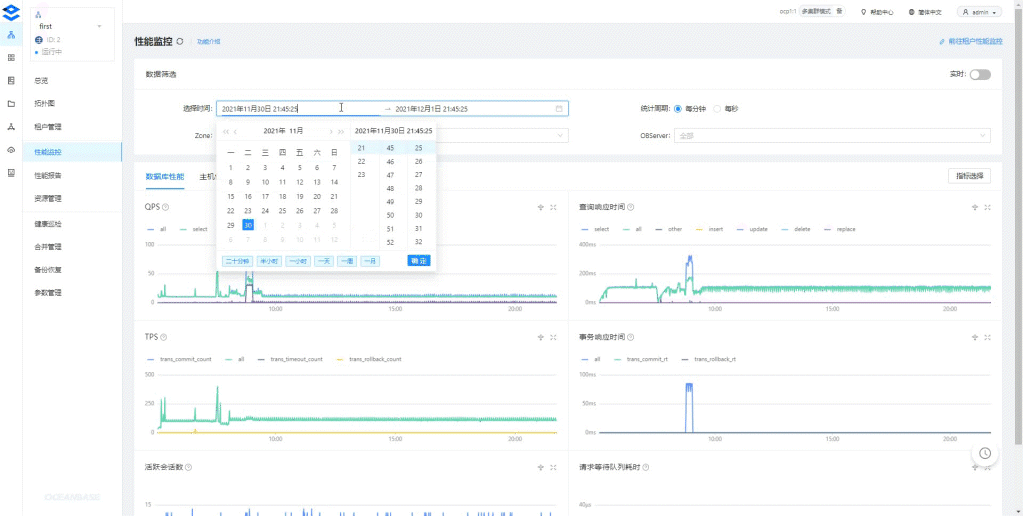

   下述功能能够帮您更好地在趋势图中查看和分析详细性能监控数据，您可结合图片及下述文字理解。



   • 筛选数据。

     1. 查看某一指标的在某一时间段的详细趋势：可鼠标拖拽选中该区域，系统会放大显示该区域的趋势信息，双击该趋势图可恢复，如上图示 ①。

     2. 隐藏其他细分指标的数据：单击其他细分指标标识，使其置灰，趋势图中将不展示该指标信息，如上图示 ②。

     3. 查看某时刻详细数据：鼠标悬停于趋势图中某时刻，如上图示 ③。

   • 放大某一趋势图：单击趋势图右上角的放大图标。上述 ①、②、③ 的功能在放大的趋势图中同样适用。

   • 下钻查看不同维度的监控数据：当您发现租户的监控数据异常时，如租户响应时间过高，您可通过下钻分析，定位到引起响应时间异常的服务器。单击趋势图右上角的 下钻分析 图标，即可查看下钻分析详情，存储与缓存 支持的下钻维度为：租户 > OBServer。

     上图 ①、②、③ 的功能在下钻页面的趋势图中同样适用，此外您还可以：



     • 在图示 ① 的 数据筛选 区域重新设置筛选条件，如您未设置则会自动继承上层设置。

     • 如该指标存在细分指标，您可以选择细分指标进行查看或对该细分指标继续下钻，如图示 ②。

     • 趋势图为您提供了 前往主机性能监控 功能，将光标悬停于 前往主机性能监控 的链接上，选择您想查看的主机，即可跳转到相关主机的 性能监控 页面查看主机监控详情，如图示 ③。

     • 您也可通过趋势图右侧如图示 ④ 的按钮，选择需要在趋势图中展示的主机。
