查看存储与缓存

本页面为您介绍 OCP 对租户存储与缓存进行监控的功能，您可以通过以下两个入口进行查看：

• 入口一：登录 OCP，进入租户概览页面，单击左侧导航栏的 性能监控。

• 入口二：登录 OCP，在左侧导航栏单击 性能监控，进入 OceanBase 租户 页签下。

前提条件

• 通过 入口一 查看租户存储与缓存监控数据时，请确保当前登录 OCP 的用户具备如下权限：

  • 集群只读 或 租户只读 资源权限。
  • 租户 性能监控 菜单权限。

• 通过 入口二 查看租户存储与缓存监控数据时，请确保当前登录 OCP 的用户具备如下权限：

  • 集群只读、租户只读 或 主机只读 任一资源权限。
  • 性能监控 全部 菜单权限。

版本限制

• 冻结 MEMStore 监控指标适用的 OceanBase 版本为 [-∞, V4.0.0.0)。

• 向量索引数据大小、向量索引数据实际使用百分比 监控指标适用的 OceanBase 版本为 [V4.3.5.3, +∞)。

• 日志盘 监控指标适用的 OceanBase 版本为 [V4.0.0.0, +∞)。

• 物理 IO 次数、物理 IO 耗时、物理 IO 吞吐量 监控指标中，细分指标项 clog_read、clog_write 适用的 OceanBase 版本为 [V4.1.0.3, +∞)。

• 转储分区 监控指标适用的 OceanBase 版本为 [V4.2.0.0, +∞)。

操作步骤

以下步骤以 入口二 为例。

1. 登录 OCP 。

2. 在左侧导航栏选择 性能监控 。

3. 选择 OceanBase 租户 页签。

4. 在 数据筛选 区域，配置监控数据筛选条件。

   筛选条件说明如下表所示：

   筛选条件	描述
   刷新	刷新监控数据。支持开启自动刷新，默认关闭；开启自动刷新时支持配置刷新频率。
   选择时间（又称：监控窗口）	自动刷新模式下不展示。选择某一段时间范围，用于返回这段时间范围内的数据。
   租户	选择某一个租户，对该租户进行监控。
   Zone	默认对所有 Zone 进行监控。
   OBServer	默认对所有 OBServer 节点进行监控。

5. 单击 存储与缓存 页签，在该页签中查看相关监控数据。

   • OCP 支持以租户和 Unit 2 个维度查看监控数据，默认以租户维度进行展示，不同维度支持查看的监控指标有所不同。
   • 系统默认展示当前维度下的所有监控项，若您无需关注某项监控，可以单击区域右侧的 已选图表 面板中取消勾选该监控项。
   • 所有监控项均支持展示每个细分指标的最大值（max）、平均值（avg）和当前值（current）。
   • 所有监控项的具体含义及取值来源，您都可参考 监控指标概述 理解。如统计范围内涉及多台 OBServer 节点时，则展示聚合值。

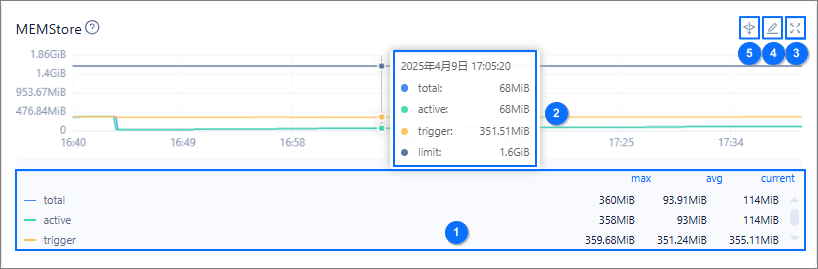

   下述功能能够帮您更好地在趋势图中查看和分析详细性能监控数据，您可结合图片及下述文字理解。



   • 查看及隐藏其他细分指标的数据：将光标悬停于指标区域，上下滑动鼠标滚轮，可查看趋势图中展示的所有细分指标数据。单击其他细分指标标识，使其置灰，趋势图中将不展示该指标信息。

   • 将光标悬停于趋势图中某时刻，可查看某时刻详细数据；拖拽光标选中某区域，系统会放大显示该区域的趋势信息，您可查看该指标的在此时间段的详细趋势，双击该趋势图可恢复。

   • 放大某一趋势图：单击趋势图右上角的放大图标。上图中的 ①、② 的功能在放大的趋势图中同样适用。

   • 编辑监控指标：单击趋势图右上角的编辑图标，可选择仅展示需关注的细分指标。

   • 下钻查看不同维度的监控数据：在 租户维度 页签下，当您发现租户的监控数据异常时，如物理 IO 耗时过高，您可通过下钻分析，定位到引起响应时间异常的服务器。单击趋势图右上角的 下钻分析 图标，即可查看下钻分析详情，存储与缓存 支持的下钻维度为：租户 > OBServer。

     上图中 ①、② 的功能在下钻页面的趋势图中同样适用，此外您还可以：

     • 在下钻页面重新设置筛选条件，如您未设置则会自动继承上层设置。

     • 如该指标存在细分指标，您可以选择细分指标进行查看。

     • 趋势图为您提供了 前往主机性能监控 功能，将光标悬停于 前往主机性能监控 的链接上，选择您想查看的主机，即可跳转到相关主机的 性能监控 页面查看主机监控详情。
