查看服务监控

OCP 为您提供 OBProxy 集群的服务监控功能，您可以通过以下两个入口查看相关监控数据：

• 入口一：登录 OCP，进入 OBProxy 概览页面，单击左侧导航栏的 性能监控。

• 入口二：登录 OCP，在左侧导航栏单击 性能监控，进入 OBProxy 集群 页签下。

前提条件

• 通过 入口一 查看 OBProxy 集群的服务监控数据时，请确保当前登录 OCP 的用户具备如下权限：

  • OBProxy 只读 资源权限。
  • OBProxy 性能监控 菜单权限。

• 通过 入口二 查看 OBProxy 集群的服务监控数据时，请确保当前登录 OCP 的用户具备如下权限：

  • OBProxy 只读 资源权限。
  • 性能监控 全部 菜单权限。

版本限制

RPC 会话数、RPC 请求数、RPC 请求耗时 监控指标适用的 OBProxy 版本为 [V4.0.0.0, +∞)。

操作步骤

以下操作步骤以 入口二 为例。

1. 登录 OCP 。

2. 在左侧导航栏选择 性能监控 。

3. 单击 OBProxy 集群 页签。

4. 在 数据筛选 区域，配置监控数据筛选条件。

   筛选条件说明如下表所示：

   筛选条件	描述
   刷新	刷新监控数据。支持开启自动刷新，默认关闭；开启自动刷新时支持配置刷新频率。
   时间范围（又称：监控窗口）	自动刷新模式下不展示。选择某一段时间范围，用于返回这段时间范围内的数据。
   集群	选择某一个 OBProxy 集群，对该集群进行监控。

5. 进入 服务监控 页签下，查看相关监控数据。

   1. 在 连接的 OceanBase 集群数据 区域查看当前 OBProxy 集群与其代理的 OceanBase 集群之间的交互性能情况。

      • 数据默认展示最大值（max），支持切换为平均值（avg）或最小值（min）。
      • 支持单击 列管理，可选择需要显示的监控指标信息。
      • 支持单击 查看全部，查看已连接 OceanBase 集群的全部请求分析数据。

   2. 您可在 OBProxy IP 数据 区域查看当前 OBProxy 集群中的各 OBProxy 节点的性能情况。

      • 数据默认展示最大值（max），支持切换为平均值（avg）或最小值（min）。
      • 支持单击 列管理，可选择需要显示的监控指标信息。
      • 支持单击 查看全部，查看 OBProxy IP 的服务请求分析数据。

   3. 在 总览 区域查看当前 OBProxy 集群的监控趋势图，包括 TPS、QPS、客户端连接、服务端连接、SQL 响应时间、OBProxy 内存、OBProxy CPU 使用率、OBProxy 文件句柄数、OBProxy 线程数、错误日志、路由表、字节数、RPC 会话数、RPC 请求数 和 RPC 请求耗时。

      • 所有监控项均支持展示每个细分指标的最大值（max）、平均值（avg）和当前值（current）。
      • 所有监控项的具体含义及取值来源，您都可参考 监控指标概述 理解。

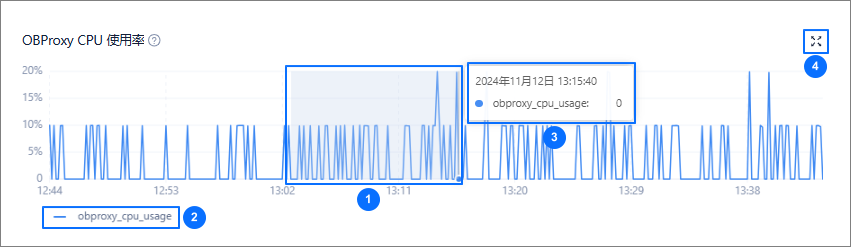

      下述功能能够帮您更好地在趋势图中查看和分析详细性能监控数据，您可结合图片及下述文字理解。



      1. 查看某一指标的在某一时间段的详细趋势：可鼠标拖拽选中该区域，系统会放大显示该区域的趋势信息，双击该趋势图可恢复，如上图示 ①。

      2. 隐藏其他细分指标的数据：单击其他细分指标标识，使其置灰，趋势图中将不展示该指标信息，如上图示 ②。

      3. 查看某时刻详细数据：鼠标悬停于趋势图中某时刻，如上图示 ③。

      4. 单击趋势图右上角的放大图标，可放大趋势图，如上图示 ④。上图 ①、②、③ 的功能在其他监控趋势图中同样适用。

      5. 编辑监控指标：单击趋势图右上角的编辑图标，可选择仅展示需关注的细分指标。
