查看主机性能

OCP 支持从不同维度查看主机的各种性能监控数据，您可以从以下三个入口进行查看：

• 入口一：登录 OCP，进入集群概览页面，单击左侧导航栏的 性能监控。

• 入口二：登录 OCP，进入主机详情页面，单击 监控 页签，系统默认进入 主机性能 页签。

• 入口三：登录 OCP，在左侧导航栏单击 性能监控，系统默认进入 OceanBase 集群 页签下。

前提条件

• 通过 入口一 查看主机性能监控数据时，请确保当前登录 OCP 的用户具备如下权限：

  • 集群只读 资源权限。
  • 集群 性能监控 菜单权限。

• 通过 入口二 查看主机性能监控数据时，请确保当前登录 OCP 的用户具备如下权限：

  • 集群只读、租户只读 或 主机只读 任一资源权限。
  • 主机 全部 菜单权限。

• 通过 入口三 查看主机性能监控数据时，请确保当前登录 OCP 的用户具备如下权限：

  • 集群只读、租户只读 或 主机只读 任一资源权限。
  • 性能监控 全部 菜单权限。

• 只有通过 集群 > 性能监控 和 性能监控 入口查看主机性能监控时才支持下钻功能，主机 > 监控 入口的性能监控不具有下钻功能。

• 主机 > 监控 入口不支持多维度展示性能监控图表。

操作步骤

以下操作步骤以 入口三 为例。

1. 登录 OCP 。

2. 在左侧导航栏选择 性能监控 。

3. 系统默认进入 OceanBase 集群 页签。

4. 在 数据筛选 区域，配置监控数据筛选条件。

   筛选条件说明如下表所示：

   筛选条件	描述
   刷新	刷新监控数据。支持开启自动刷新，默认关闭；开启自动刷新时支持配置刷新频率。
   选择时间（又称：监控窗口）	自动刷新模式下不展示。选择某一段时间范围，用于返回这段时间范围内的数据。
   集群	选择某一个集群，对该集群进行监控。
   Zone	默认对所有 Zone 进行监控。
   OBServer	默认对所有 OBServer 节点进行监控。

5. 单击 主机性能 页签，查看主机性能监控数据。当统计范围包含多台 OBServer 节点时，则展示多台 OBServer 节点的聚合值。

   • OCP 支持以集群和主机 2 个维度查看主机性能监控数据，默认以集群维度进行展示，不同维度支持查看的监控指标有所不同。
   • 系统默认展示当前维度下的所有监控项，若您无需关注某项监控，可以单击区域右侧的 已选图表 面板中取消勾选该监控项。
   • 所有监控项均支持展示每个细分指标的最大值（max）、平均值（avg）和当前值（current）。
   • 所有监控项的具体含义及取值来源，您都可参考 监控指标概述 理解。

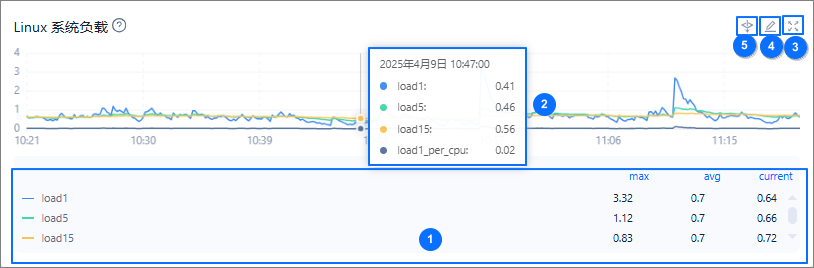

   下述功能能够帮您更好的在趋势图中查看和分析性能监控数据，您可结合图片及下述文字理解。



   1. 查看及隐藏其他细分指标的数据：将光标悬停于指标区域，上下滑动鼠标滚轮，可查看趋势图中展示的所有细分指标数据。单击其他细分指标标识，使其置灰，趋势图中将不展示该指标信息。

   2. 将光标悬停于趋势图中某时刻，可查看某时刻详细数据；拖拽光标选中某区域，系统会放大显示该区域的趋势信息，您可查看该指标的在此时间段的详细趋势，双击该趋势图可恢复。

   3. 放大某一趋势图：单击趋势图右上角的放大图标。上图中的 ①、② 功能在放大的趋势图中同样适用。

   4. 编辑监控指标：单击趋势图右上角的编辑图标，可选择仅展示需关注的细分指标。

   5. 下钻查看不同维度的监控数据：在 集群维度 页签下，当您发现集群的监控数据异常时，如 CPU 使用率过高，您可通过下钻分析，定位到引起响应时间异常的服务器。单击趋势图右上角的 下钻分析 图标，主机性能 支持的下钻维度为：集群 > 主机。

      上图中 ①、② 的功能在下钻页面的趋势图中同样适用，此外您还可以：

      1. 在下钻页面重新设置筛选条件，如您未设置则会自动继承上层设置。

      2. 如该指标存在细分指标，您可以选择细分指标进行查看。

      3. 如该指标涉及主机性能，您可将光标悬停于 前往主机性能监控 链接上，选择相应主机并单击，即可跳转到主机 监控 页面。

6. （可选）配置监控采集间隔。

   当前 OCP 秒级别监控采集默认 1s 采集一次，该采集规模对 OCP Server 性能及 MonitorDB 的存储性能要求较高。在对监控数据要求不高的情况下，您可通过修改 config_properties 中 ocp.metric.collect.interval.second 的 value 值来配置监控采集间隔，从而减少资源占用、增加整体管理规模。

   说明

   目前只支持配置的 value 值为 1、5、10 和 15。若您填写了其他不在上述列举内的数值，系统会自动进行适配：

   • 小于 1 统一为 1。
   • [1,5) 区间向下兼容为 1。
   • [5,10) 区间向下兼容为 5。
   • [10,15) 区间向下兼容为 10。
   • 其余统一为 15。

   配置修改后 OCP 会立即以新的采集间隔进行采集，监控数据的展示间隔会默认为采集间隔的 3 倍（采集间隔 1s 除外）。如采集间隔为 5s，查询时秒级查询的监控数据的展示间隔则为 15s。
