分层功能体系

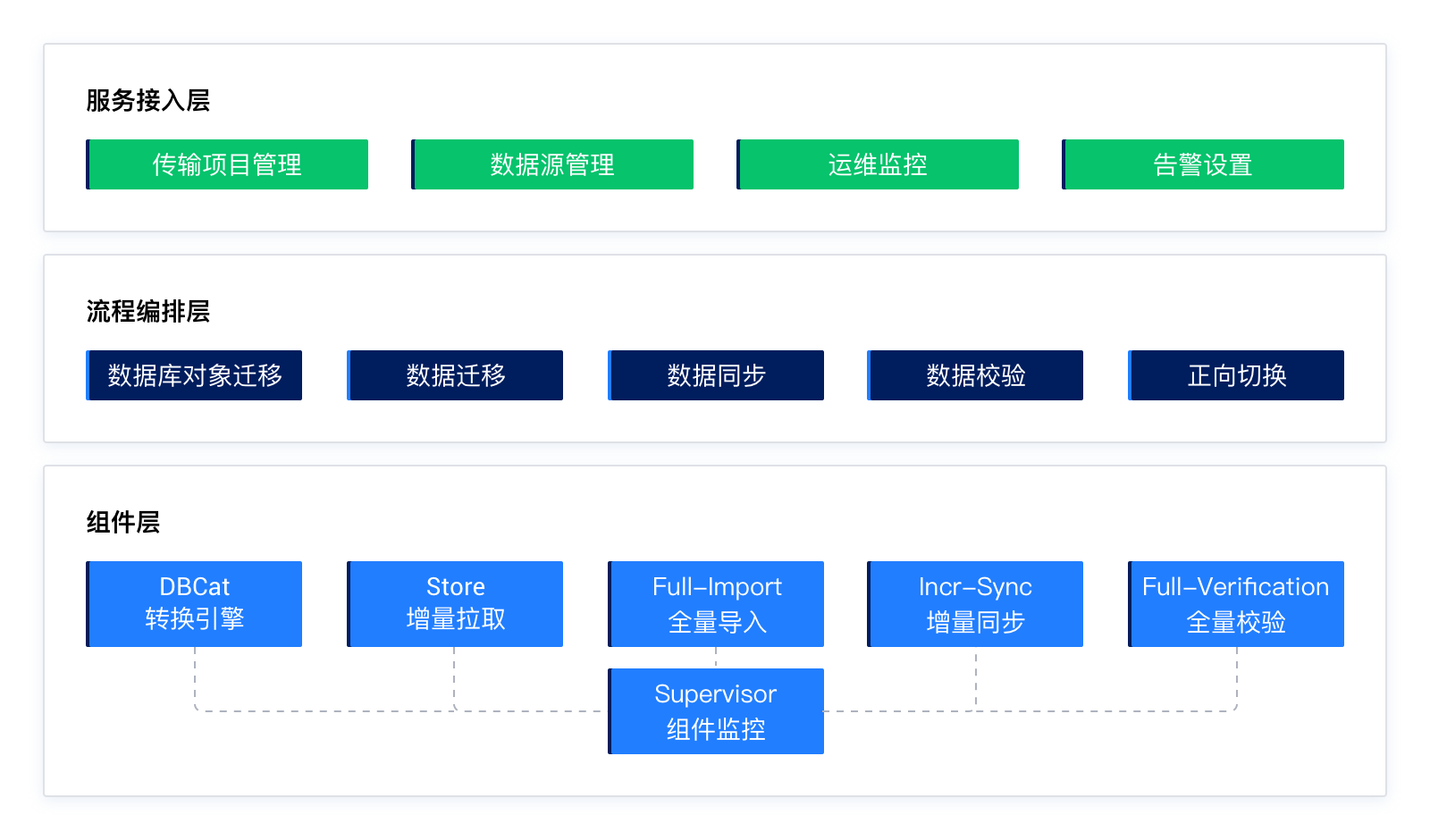

本文为您介绍 OceanBase 迁移服务（OceanBase Migration Service，OMS）社区版的功能架构。

• 服务接入层

  主要包括传输任务的管理、各种类型数据源的管理、OMS 社区版各个组件模块的运维和监控，以及告警设置等。

• 流程编排层

  主要负责实现上层表结构迁移、启动全量数据迁移/同步、增量数据迁移/同步、数据校检和数据订正，以及链路切换等任务的执行细节。

• 组件层

  组件层包括以下模块：

  • OMS 社区版结构迁移的核心组件（DBCat）作为 OceanBase 数据库原生的 Schema 转换引擎，可以根据源端、目标端具体的数据源类型和字符编码类型，进行精确的数据类型映射或转换。

    OMS 社区版的结构迁移组件支持转换、迁移数据库中的表、约束、索引和视图等多种对象。

  • 增量拉取组件 Store

    从源实例读取原始数据，经过解析、过滤，以及对数据进行格式化，最终将数据在本地持久化存储。

  • 全量导入组件 Full-Import

    负责源库表对象中存量数据的迁移和部分增量数据的同步。

  • 增量同步组件 Incr-Sync

    从增量拉取组件中请求增量数据，并根据用户配置的同步对象进行数据过滤，然后在保证事务时序性及事务一致性的前提下，将日志记录同步至目标实例。

  • 全量校验组件 Full-Verification

    负责迁移表中的行记录进行全字段校验，并针对不一致的数据生成订正语句。

  • Supervisor 负责对上述组件进行监控。
