查看租户拓扑图

登录 OCP 之后，在左侧导航栏单击租户，默认进入租户 总览 页面。在左侧单击拓扑图，可以查看当前租户的详细拓扑图。

这里展示租户在集群下副本分布情况。页面右上角，可以调整拓扑图的大小、刷新当前拓扑图。

拓扑图分三层：

• 第一层为集群

• 第二层为 Zone

• 第三层为 Server

集群

集群图标上展示了租户所属的集群名，以及该集群当前的状态。

单击图标右侧的操作按钮，可打开操作列表。

• 单击 查看该集群 ，会在新页面打开集群拓扑图。

• 单击 修改租户的 Zone 优先级 ，可以在弹窗中重新设置 Zone 优先级。

Zone

Zone 图标上展示了 Zone 名称以及该 Zone 当前的状态。

如果租户在该 Zone 上存在副本分布，则该 Zone 图标显示为紫色，且租户名右侧显示副本类型的简写，否则显示为灰色。

• Zone 上存在副本分布

  • 当鼠标悬停在 Zone 图标上时，会提示该 Zone 上分布的副本类型以及 Unit 数量。



  • 单击 Zone 图标右侧的操作按钮，可打开操作列表。



    • 单击 修改副本类型 ，会弹出如下窗口，可对副本类型进行修改。



    • 单击 修改资源池 ，会弹出如下窗口，可对租户在该 Zone 上的资源池进行修改。

  说明

  当租户所属集群为 V4.0 及以上版本时，不支持配置单个 zone 的 unit 数量。您可参考 编辑 Zone 中的租户副本 对租户下所有 Zone 的 Unit 数量进行统一修改。

  ![1](https://obbusiness-private.oss-cn-shanghai.aliyuncs.com/doc/img/ocp/401/%E4%BF%AE%E6%94%B9%E8%B5%84%E6%BA%90%E6%B1%A01.png)


  • 单击 删除副本 ，会弹出如下提示窗口，单击 删除 可对该 Zone 下的副本进行删除操作。

  说明

  删除副本数据将不可恢复，请谨慎操作。

  ![2](https://obbusiness-private.oss-cn-shanghai.aliyuncs.com/doc/img/ocp/%E5%88%A0%E9%99%A4%E5%89%AF%E6%9C%AC.png)


• Zone 上无副本分布

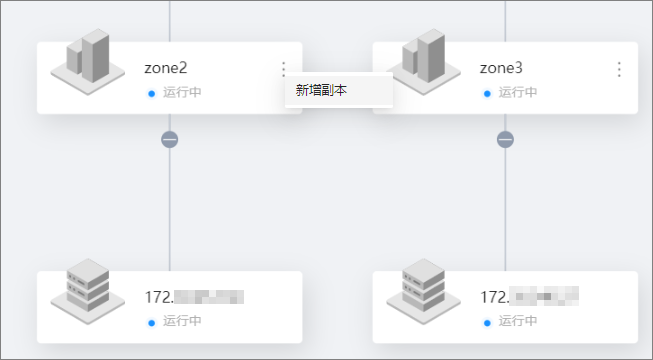

  1. 单击 Zone 图标右侧的操作按钮，可打开操作列表。



  2. 单击 新增副本，会弹出如下窗口，可进行新增副本。



  说明

  当租户所属集群为 V4.0 及以上版本时，不支持配置单个 zone 的 unit 数量，所有 Zone 的 Unit 数量需保持一致。

  • 租户首次新增副本时，您在此填写的 Unit 数量将适用于该租户下的所有 Zone。
  • 当租户已存在副本时，新增的副本将不可再设置 Unit 数量，默认与首次新增副本时设置的 Unit 数量保持一致。

  Server

  Server 图标上展示了 Server 的 IP 和端口以及该 Server 当前的状态。

  如果租户在该 Server上存在 unit 分布，该 Server 图标显示为绿色，否则显示为灰色。
